电动蝶阀型号编制表示方法
电动蝶阀是众多阀门中较为突出的一种，电动蝶阀的种类很多，但是由于控制形式以及介质压力温度的不同，许多用户不知道怎样选择，下面将为您简单讲解一下电动蝶阀型号编制。

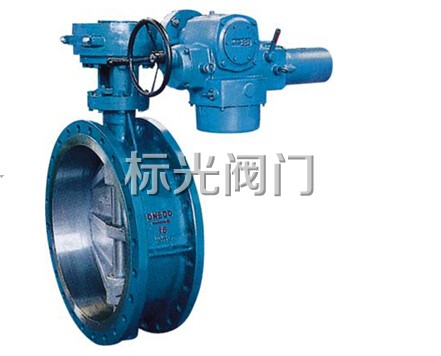

电动蝶阀产品图
电动蝶阀型号编制表示方法
例如：电动蝶阀型号编制：D943H-16P
1)、D：表示蝶阀;
2)、9：表示传动方式为电动;
3)、4：连接方式为法兰连接;
4)、3：结构形式为三偏心;
5)、H：密封副材料为不锈钢;
6)、16：表示公称压力为1.6MPa;
7)、P：表示阀体材质为不锈钢。
电动蝶阀型号编制说明包含对蝶阀附加条件的增加、传动方式的升级、结构形式的改变、阀门压力的高低、连接方式的不同、以及耐温耐压耐腐对材质的要求等多方面进行解释，值得注意的是因工况特殊需定做的产品，而要按设计方案进行选型。
电动蝶阀型号表示方法：
蝶阀编制代号：D表示蝶阀;
压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位，一公斤等于0.1Mpa;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。
壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。
传动形式代号：手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;
连接方式代号：4法兰式、6焊接、7对夹式;
结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;
电动蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;
密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工。
