气动截止阀型号编制表示方法
气动截止阀通常是全开或全闭式的。气动截止阀是通过压缩空气对管道介质进行开启和关闭，动作速度相对会较快一些，选用不同的材质和密封，可适用于各种压力，温度及介质工况，且密封可靠，性能优良。
气动截止阀型号通常按照截止阀类型，驱动方式，连接方式，结构形式，密封材料，公称压力，阀体材料等代号来表示，以下为标光阀门公司的截止阀型号编制方法。
截止阀型号大全
氧气截止阀：JY41W、JY641H、JY41H；
法兰截止阀：J41H、J41Y、J41W；
丝扣截止阀：J11F、J14H、J11W、J91W；
美日标截止阀：J41Y、J41W；
波纹管截止阀：WJ41H、WJ41W；
不锈钢截止阀：J41F、J41H、J41W；
低温截止阀：DJ41H、DJ41Y、DJ41F；
电动截止阀：J941F、J941H；
焊接截止阀：J61Y、J61W、J961Y、J961W；
角式截止阀：J44H、J44W、J47H、J47W；
衬氟截止阀：J41F46；
气动截止阀：J641F、J641H、J641W；
伞齿轮截止阀：J541H、J541W；
保温截止阀：BJ41F、BJ41H。
气动截止阀型号编制表示方法
截止阀附加代号：W表示波纹管、D表示低温、B表示保温；
截止阀类别代号：J表示截止阀；
截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；
截止阀连接方式：4法兰连接、6焊接；
截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；
截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；
截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316。

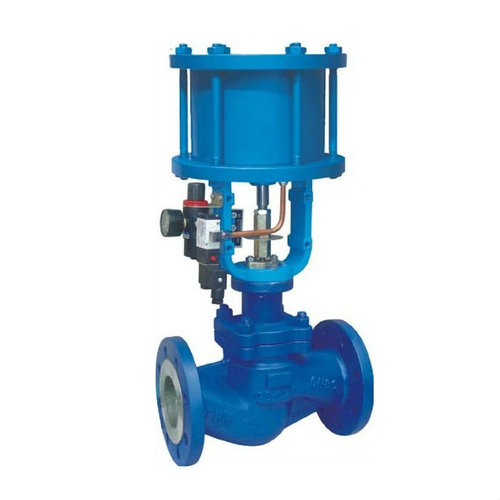

气动截止阀样品图
气动截止阀型号编制举例说明
型号：WJ641H - 16C
名称：气动波纹管截止阀
W：表示波纹管；
J：表示截止阀；
6：表示传动方式为气动；
4：连接方式为法兰连接；
1：结构形式为直通流道；
H：密封副材料不锈钢硬密封；
16：表示公称压力为1.6MPa；
C：表示阀体材质为铸钢。
