止回阀(单向阀)型号编制方法

  止回阀又称止逆阀、单流阀、单向阀或逆止阀，其作用是保证管路中的介质定向流动而不致倒流的功能，是防止介质导流、防止泵及其驱动装置反转，以及容器内介质的泄漏。常见的止回阀型号编制方法，主要是针对止回阀的附加功能、驱动方式、连接形式、结构形式、密封面材料、阀体材料和压力的方法进行标示。

止回阀型号编制表示方法
　止回阀附加代号：HH微阻缓闭止回阀、BH保温止回阀、HQ滚球式止回阀；
　止回阀类型代号：H代表止回阀；
　止回阀连接方式：4法兰、6焊接、7对夹；
　止回阀结构形式：1升降式、2立式、4旋启式、6双瓣式、8蝶形；
　止回阀密封材料：B巴氏合金、F氟塑料、H不锈钢、M蒙乃尔合金、X橡胶、Y硬质合金、W直接加工；
　止回阀公称压力：16压力十六公斤，PN1.6-25mpa，磅级150LB-2500LB、日级5K-63K；
　止回阀阀体材质：Q球墨铸铁、C碳钢、P-304、R-316、A钛合金、I铬钼钢。

 止回阀型号编制方法举例

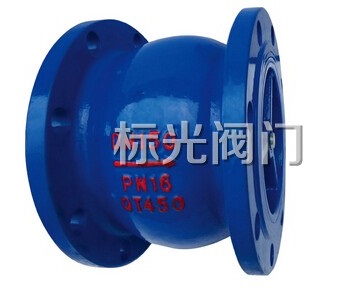

　型号：HC41X-16Q
　名称：法兰消声止回阀
　HC：止回阀
　4：法兰式
　1：升降式
　X：橡胶密封
　Q：材质球墨铸铁
　16：公称压力16公斤
