电动调节阀工作原理,电动调节阀接线原理图



电动调节阀工作原理

电动调节阀根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。以常用的4-20mA电流信号来说,在控制系统给电动调节阀的信号为4mA的时候,调节阀处于全闭状态,而给其20mA信号的时候,调节阀处于全闭状态。4-20mA中间不同的信号数值对应不同的调节阀开度,即控制系统在给其12mA信号的时候调节阀的开度为50%。根据自己的工况介质选择适用的流量系数,就可以算出调节阀每个开度所对应的流量、压力。从而达到调节阀对工况介质的调节要求

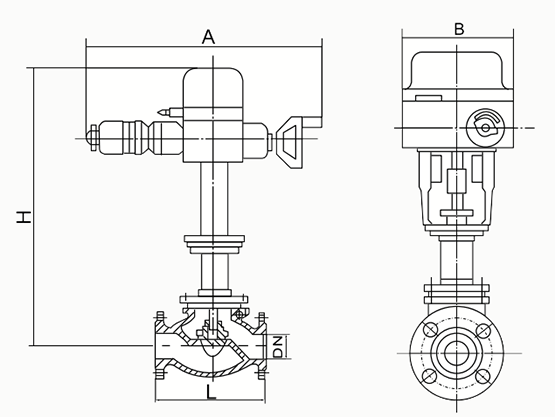

电动调节阀结构图

电动调节阀上部是执行机构,接受调节器输出的0~10mADC或4~20mADC信号,并将其转换成相应的直线位移,推动下部的调节阀动作,直接调节流体的流量。各类电动调节阀的执行机构基本相同,但调节阀(调节机构)的结构因使用条件的不同类型很多,常用的是直通单阀座和直通双阀座两种。

 电动调节阀选型

  阀门选型一般可由设计院或厂家帮助选型,若有技术人员帮忙可以代为帮忙选型。电动调节阀选型主要看管道里面通过的介质、介质的温度、阀前压力、阀后压力、流量系数、操作方式、安装位置等等。

  电动调节阀符号

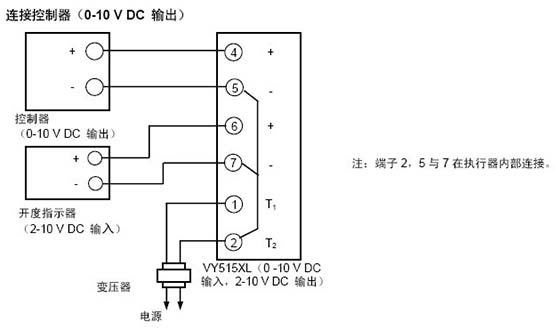

  电动调节阀接线图
