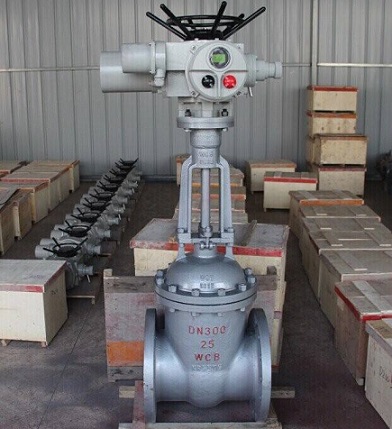

电动闸阀厂家



  电动闸阀是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。动作力距比电动阀门大,电动闸阀开关动作速度可以调整,结构简单,易维护,动作过程中因气体本身的缓冲特性,不易因卡住而损坏,但必须有气源,且其控制系统也比电动阀门复杂。 电动闸阀响应灵敏,安全可靠,很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。电动的就是要电,并能控制其流量的装置。

电动闸阀结构特点

  ①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构,值得信赖!使用安全可靠。

  ②阀瓣采用双闸板中间带万向顶结构,能自动调整阀瓣与阀座密封面吻合度,保证阀门的密封。同时此结构维修方便,节约费用,阀瓣互换性较好。

  ③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成,密封面硬度高,耐磨擦,抗擦伤,使用寿命长。

  ④阀杆用渗氮钢制成,表面氮化处理,硬度高,抗擦伤,耐腐蚀,使用寿命长。

  ⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外,还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

  ⑥手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。

  ⑦阀门可安装在管道的任何位置,同时根据介质和介质的温度选择碳钢或合金钢阀门。

  ⑧初次安装和调试时,必须手动把阀门开到约一半的位置,以免电机相序接反导致阀门或电装损坏。

电动闸阀原理:

  电动阀通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。电动阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。电磁阀是电动阀的一个种类;是利用电磁线圈产生的磁场来拉动阀芯,从而改变阀体的通断,线圈断电,阀芯就依靠弹簧的压力退回。

电动闸阀用途:

  用于液体、气体和风系统管道介质流量的模拟量调节,是AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。可以有AI反馈信号,可以由DO或AO控制,比较见于大管道和风阀等。

电动闸阀开关形式:

  电动阀的驱动一般是用电机,开或关动作完成需要一定的时间模拟量的,可以做调节。

电动闸阀使用安装注意事项

  闸阀可安装在水平管路或垂直管路上,单双闸板闸阀应安装在水平管路上,且手轮应位于阀门上方,不允许朝下安装。闸阀介质流动方向不受限制。

  闸阀通常采用法兰连接,特殊场合也有用焊接连接的。对于大口径及高压的闸阀,启闭力矩较大。为了减小启闭力矩,可采用安装旁通阀的办法。旁通阀安装在主闸阀外部,它的进出口与主闸阀的两侧练练连接,并联联通。主闸阀开启前应先开通旁通阀,进入阀后,使主闸阀闸板前后的压力差减小,从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。

  闸阀是截断阀,密封性能不及截止阀。闸阀主要“职责”是“断流”,以及以*小的阻力:“续流”。它不宜用作调节介质的流量和压力,如长期用于调节,密封面易被介质冲刷磨损,影响密封性能。

  闸阀的介质温度、压力,对使用的可靠性应引起注意。在高温、高压时,由于温度的变化可能使闸板锲死,同时因各处介质温度不均匀,易产生不密封现象。锲式但闸板阀尤为明显。

电动闸阀常见故障分析

  各类阀门共性常见故障见di一章,闸阀常见特殊性故障分析如表:

  故障 制造质量的原因 用户方面的原因 相应用户须知02ab05c6df5bd074721ffd8ff793ea5d.jpg

  开不启

  1、T型槽断裂(铸件或加工不合格,已超过上死点,仍大力开扭操作)

  2、闸板卡死

  3、内螺杆螺母被腐蚀失效

  4、关闭后阀杆受热顶死

  1、开启不准超过上死点

  2、关闭力适当,不准用长杠杆

  3、按介质正确选型

  4、操作应用相应的卸载规定,以防受热顶死

  关不紧

  1、 阀杆的顶心悬空

  2、 密封面掉线

  3、 导轨斜、曲

  4、 闸板装反

  1、 锲式双闸板脱落

  2、 阀杆与闸板脱落

  3、 密封面被擦伤

  1、正确选用锲式双闸板闸阀。

  2、正确选用闸阀

  操作力应适当

  正确选型(含硬粒介质不宜选用闸阀),关闭中,反复留细缝,冲走异物

电动闸阀厂家推荐我们上海标光阀门厂,产品型号全,询价联系在线客服。
