电动蝶阀D971X/F型号是什么意思和区别?



电动蝶阀D971X/D971F型号是阀门型号的单元组成。

D代表是蝶阀的代号;

9代表的是该蝶阀驱动方式采用的“电动执行机构”方式;

7代表的是该蝶阀采用的是对夹连接方式;

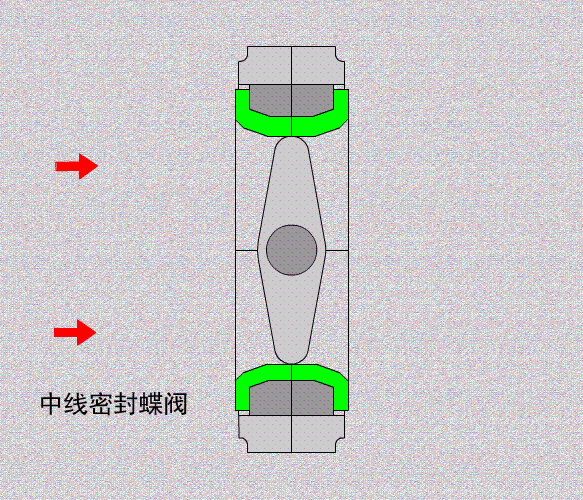

1代表的是该蝶阀结构形式采用的“中线型”;

X代表密封面衬里材料为“橡胶”俗称三元乙丙橡胶;

F代表PTFE-四氟密封(PTFE聚四氟乙烯);

16代表的是蝶阀的公称压力是16公斤(1.6Mpa);

Q代表的是蝶阀阀体材质是球墨铸铁(QT450)

注: C代表的是蝶阀阀体材质是铸钢,如果是(P)的话代表蝶阀阀体材质是304不锈钢;

通过对电动蝶阀型号进行拆分可以看出D971X、D971F系列编制的型号是一样的接下来我们可以将型号组合起来能够让大家对D971X跟D971F有一定的了解。

电动蝶阀型号组合举例:

D971X-16Q:球墨铸铁电动对夹软密封蝶阀

D971F-16Q:球墨铸铁电动衬氟对夹蝶阀

D971X-16C:电动铸钢对夹软密封蝶阀

D971F-16C:衬氟电动对夹铸钢蝶阀

D971X-16P;不锈钢软密封电动蝶阀

D971F-16P;不锈钢衬氟电动蝶阀



电动蝶阀D971X和D971F有什么区别?

电动软密封蝶阀和电动衬氟蝶阀都是阀门密封时采用的一种材料,采用这两种密封材料的蝶阀大都是属于软密封蝶阀,这两种蝶阀密封既有相同之处,又有不同之处。

   同作为软密封的两种材料,它们理所当然的具有了软密封蝶阀的优缺特点,具有优于硬密封很多的密封性能,密封较容易,且成本较低。缺点是不耐高温、易受老化磨损、不能适用于部分腐蚀性介质。考虑到介质工况的温度强度等诸多条件后,才可以选择软密封的阀门。

说了这么多,好像感觉它们没什么区别。下面我们就来讲讲它们的区别:

橡胶密封和衬氟密封的区别显而易见,他们同为软密封但是所衬材质不同,分别是胶和氟。在这里值得一提的是,这里的胶和氟不仅仅是两种。橡胶的蝶阀也根据其材质而分为丁基胶、三元乙丙胶、氯丁胶、丁腈胶、氟橡胶、硅橡胶、硬橡胶、软橡胶等。衬氟的蝶阀也可分为聚全氟乙烯、聚三氟乙烯、聚丙烯、聚氯乙烯、聚四氯乙烯、聚偏氯乙烯、聚烯烃等。这是他们的材质种类的区别,在使用性能上讲,橡胶蝶阀主要用于控制非腐蚀性介质或一般腐蚀性介质,而衬氟蝶阀也更加擅长在控制强腐蚀性介质。所以衬氟蝶阀门的造价也就相对衬胶蝶阀要高一些。
