ZTY47自力式压差控制阀

产品名称：	ZTY47自力式压差控制阀
产品型号：	ZTY47-10/16
产品分类：	平衡阀
咨询电话：	15026559889
报价 QQ：	408823840

ZTY47-10/16自力式压差控制阀概述：

ZTY47自力式压差平衡阀是一种新型平衡阀。它是一种既能控制流量，又能控制压差的一体的多功能阀门，其用转换阀来实现流量控制和压差控制的转换。当流量阀使用时，可具有流量阀的所有功能，直接简便的根据设计来设定流量，阀门在水的作用下，自动消除管线剩余压头及压力波动引起的流量偏差，无论系统压力怎样变化，均可保持设定流量不变，有效地解决管网的水力平衡失调问题。当压差阀使用时，支持用户自主调节，恒定用户进出口压差，有助于稳定系统运行，转换阀又可做调节压差使用。平衡阀（差压/流量控制阀）的这些功能使流量调节一次完成，把系统平衡调节变为简便的流量分配，有效的解决管网的水力平衡失调，可能节电15%以上。

ZTY47-10/16自力式压差控制阀性能及特点：
（1） 供水式（G）和回水式（H）压差控制阀必须分别安装在供水管和回水管上；
（2） 控制压差精度±7.5%；
（3） 在不损失控制精度的前提下，可调压差型的调压比高达16：1；
（4） 阀体材质：灰铸铁、碳素铸钢、锻压铜合金；
（5） 导压管连接端1/2＂管螺纹，导压管长度1.5m；
（6） 支持被控系统内部自主调节；
（7） 消除外网压波动对被控系统的影响；
（8） 分为定压差型和可调压差型两种；
（9） 公称压力：1.6MPa、2.5MPa；
（10）介质温度0-150℃。

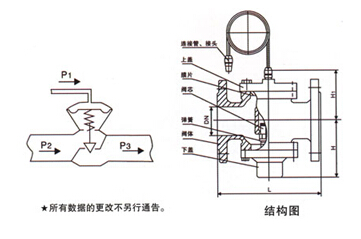

ZTY47-10/16自力式压差控制阀结构图：

ZTY47-10/16自力式压差控制阀用途：

ZTY47自力式压差控制阀是一种自动恒定压差的水力工况平衡用阀，应用于集中供热、中央空调等水系统中，有利于被控系统各用户和各末端装置的自主调节，尤其适用于分户计量供暖系统和变流量空调系统，根据安装位置分为供水式（G）、回水式（H）、旁通式（C）三类。
供水式（G）、回水式（H）说明

ZTY47-10/16自力式压差控制阀主要技术参数：

ZTY47-10/16自力式压差控制阀参数表：

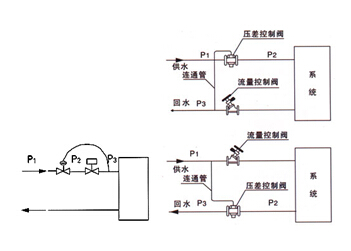

 ZTY47-10/16自力式压差控制阀应用举例：

注：回水安装△P=P1-P2  △P'=P2-P3

ZTY47-10/16自力式压差控制阀选型说明：

按式Kv=G/式中（G-M3/h），根据最大流量和可能的最小工作压差计算所需的最大Kv值，应小于阀门的最大Kv值；根据最小流量和可能的最大工作压差计算所需的最小Kv值，应大于阀门的最小Kv值，如G=3-10M3/h，△P'最大=200KPa，△P'最小=20KPa，Kv最大=10/=25，Kv最小=3/=2.12，选择DN50即符合要求，建议尽量不变径选用阀门。

1.安装在高层或多层建筑中每层供暖或空调分支环路上，确保分支环路的压差为定值。
2、安装在多层或高层建筑的立管或单元入口上，确保其压差为定值。
3、安装在一次系统热力站的供水或回水管上，确保热力站或热力站中某一电动调节阀的压差为定值，消除一次系统流量变化的影响。

说明：

（1） 1、2处应用也可安装于供水管
（2） 图中为自力式压差控制阀，阀上的线段表示导压管。

ZTY47-10/16自力式压差控制阀安装示意图：

安装在用户回水管上确保用户压差为恒定值，图中①②③为用户系统。
注意：阀门箭头所指方向必须与水流方向一致；控制导管前端与供水管连接处安装截断阀，以便调试时、排污使用。

订货须知：

一、①ZTY47-10/16自力式压差控制阀产品名称与型号②ZTY47-10/16自力式压差控制阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定ZTY47-10/16自力式压差控制阀型号，请按ZTY47-10/16自力式压差控制阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
