Z15T-10/16Q球墨铸铁丝口硬密封闸阀

Z15T-10/16Q球墨铸铁丝口硬密封闸阀
产品名称: Z15T-10/16Q球墨铸铁丝口硬密封闸阀
产品型号: Z15T-10/16Q
产品分类: 丝口闸阀
咨询电话: 13120937397
报价 QQ: 408823840



Z15T-10/16Q球墨铸铁丝口硬密封闸阀概述:

Z15T-10/16Q丝口硬密封闸阀适用于全开、全关的各类管道和设备上的介质运行之用,不允许节流用。结构紧凑,介质流向通畅,阻力小,可装于任意位置的管上。手轮顺时针旋转为关闭,反之为开启,不得借助任何杠杆开关。广泛用于石油、化工、制药、电力等行业,在蒸气、水、油类介质的管路上作启闭用。

产品名称:Z15T丝口硬密封闸阀;Z15T内螺纹暗杆楔式闸阀铸铁内螺纹闸阀
所属系列:暗杆楔式闸阀;内螺纹楔式闸阀;楔式闸阀,Z15T

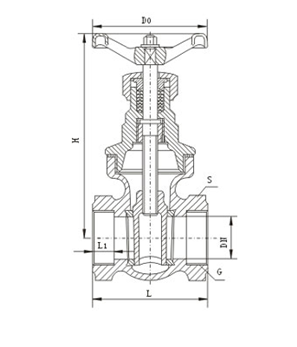

Z15T-10/16Q球墨铸铁丝口硬密封闸阀结构图

Z15T球墨铸铁丝口硬密封闸阀结构图

Z15T-10/16Q丝口硬密封闸阀主要技术参数

型号

公称压力MPa

试验压力MPa

工作 温度

使用 介质

壳体

密封

Z15T10Q

1.0

1.5

1.1

≤120℃

水、蒸汽及其它非腐蚀性介质

型号

公称压力
MPa

试验压力

适用温度

适用介质

强度(水)
MPa

密封(水)
MPa

Z15T-16Q

1.6

2.4

1.8

≤200

蒸气、水

Z15T-10/16Q丝口硬密封闸阀主要零部件材料

零件名称(Z15T-10Q

材 料

阀体、阀盖

球墨铸铁

闸 板

球墨铸铁+黄铜

阀 杆

碳钢(铜)

阀杆螺母

青铜(球铁)

手 轮

球墨铸铁(球铁)

Z15T-10/16Q丝口硬密封闸阀主要外形尺寸

口径 DN(mm)

管螺纹 G(")

尺寸 dimensions(mm)

L

L1

S

H

Do

15

1/2

65

12

27

105

65

20

3/4

70

14

34

120

65

25

1

80

15

42

150

80

32

11/4

85

16

55

155

80

40

11/2

95

20

60

170

100

50

2

110

22

80

210

100

65

21/2

120

25

95

240

135

80

3

145

30

105

275

140

100

4

155

30

135

300

160

订货须知:

一、①Z15T-10/16Q球墨铸铁丝口硬密封闸阀产品名称与型号②Z15T-10/16Q球墨铸铁丝口硬密封闸阀口径③是否带附件以便我们的为您正确选型。订货须知:

二、若已经由设计单位选定Z15T-10/16Q球墨铸铁丝口硬密封闸阀型号,请按Z15T-10/16Q球墨铸铁丝口硬密封闸阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
