Z41H-16/25C铸钢法兰硬密封闸阀

Z41H-16/25C铸钢法兰硬密封闸阀
产品名称: Z41H-16/25C铸钢法兰硬密封闸阀
产品型号: Z41H-16/25C
产品分类: 法兰硬密封闸阀
咨询电话: 13120937397
报价 QQ: 408823840



Z41H-16/25C铸钢法兰硬密封闸阀概述:

Z41H铸钢法兰闸阀结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小。密封面采用不锈钢和硬质合金,使用寿命长。采用柔性石墨填料板、密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动、结构形式;弹性楔式单阀、刚性楔式单阀板和双闸板型式。广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

Z41H-16/25C铸钢法兰硬密封闸阀结构特点:

1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

Z41H-16/25C铸钢法兰硬密封闸阀结构

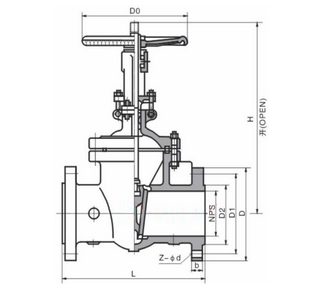

Z41H铸钢法兰硬密封闸阀结构图

Z41H-16/25C铸钢法兰硬密封闸阀执行标准:

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB122234

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092

Z41H-16/25C铸钢法兰硬密封闸阀主要零部件材料:

体、盖、板

阀杆

密封面

垫片

填料

工作温度

适用介质

WCB

2Cr13

13Cr

STL

木体材料

尼龙

增强柔性石墨

13Cr/柔性石墨

08软钢

0Cr18Ni9Ti

0Cr17Ni12Mo2Ti



柔性石墨

增强柔性石墨



425

水 蒸汽 油品

WC1

38CrMoAl

25Cr2MoV

450

WC6

540

WC9

570

C5 C12

540

ZGCr5Mo

200

硝酸类

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

200

醋酸类

ZG1Cr18Ni12Mo2Ti

1Cr18Ni12Mo2Ti

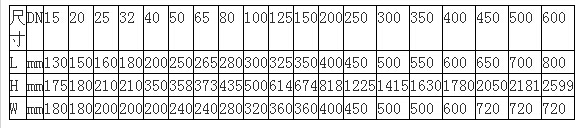

Z41H-16/25C铸钢法兰硬密封闸阀主要连接尺寸


订货须知:

一、①Z41H铸钢法兰闸阀产品名称与型号②Z41H铸钢法兰闸阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Z41H铸钢法兰闸阀型号,请按Z41H铸钢法兰闸阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
