Z45X-10/16/25Q弹性座封暗杆闸阀
| 产品名称： | Z45X-10/16/25Q弹性座封暗杆闸阀 |
| 产品型号： | Z45X-10/16/25Q |
| 产品分类： | 弹性座封闸阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Z45X-10/16/25Q弹性座封暗杆闸阀概述：
本企业所生产的Z45X弹性座封暗杆闸阀，克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷。弹性座封闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。

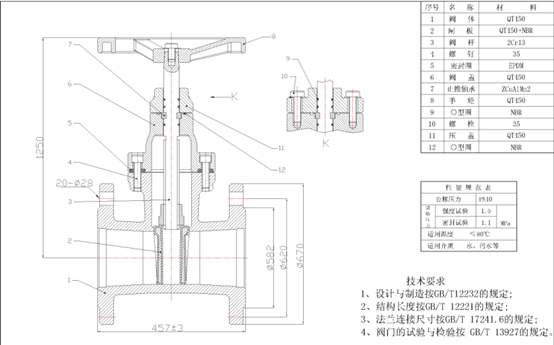

Z45X-10/16/25Q弹性座封暗杆闸阀结构图：
Z45X-10/16/25Q弹性座封暗杆闸阀主要特点：
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包丁腈橡胶,阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
3、体积小，重量轻，便于安装和维修
4、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水。
Z45X-10/16/25Q弹性座封暗杆闸阀主要技术参数：
公称压力：1.0～2.5Mpa
工作温度：0～80℃
法兰标准：GB/T 17241.6 GB9113
公称通经：40～1200mm
适用介质：水、油、气等
试验标准：GB13927 AP1598
Z45X-10/16/25Q弹性座封暗杆闸阀主要零件材料：
序 号 | 名 称 | 材 料 |
1 | 阀 体 | 球墨铸铁 |
2 | 闸 板 | 球墨铸铁外覆EPDM |
3 | 螺 栓 | 镀 锌、不锈钢2Cr13 |
4 | 密封圈 | NBR |
5 | 阀 盖 | 球墨铸铁 |
6 | 阀 杆 | 不锈钢2Cr13 |
7 | O形密封圈 | NBR |
8 | 止推垫 | 锡青铜 |
9 | 轴 套 | 锡青铜 |
10 | 螺 栓 | 镀 锌 |
11 | 轴 盖 | 球墨铸铁 |
12 | 防尘罩 | NBR |
13 | 手轮 | 球墨铸铁 |
14 | 紧固螺母 | 镀 锌 |
Z45X-10/16/25Q弹性座封暗杆闸阀外形尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
订货须知：
一、①Z45X-10/16/25Q弹性座封暗杆闸阀产品名称与型号②Z45X-10/16/25Q弹性座封暗杆闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z45X-10/16/25Q弹性座封暗杆闸阀型号，请按Z45X-10/16/25Q弹性座封暗杆闸阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
