J41W-16-25P不锈钢法兰截止阀
| 产品名称： | J41W-16-25P不锈钢法兰截止阀 |
| 产品型号： | J41W-16-25P |
| 产品分类： | 法兰截止阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
J41W-16-25P不锈钢法兰截止阀产品介绍：
法兰不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性、足够的强度。 合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。
J41W-16-25P不锈钢法兰截止阀原理：
法兰不锈钢截止阀采用平面密封和锥面密封两种密封型式，可使用于不同工况的介质要求，具有密封性能稳定，使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升，打开通道使介质顺利通过。
J41W-16-25P不锈钢法兰截止阀结构特点：
1、结构先进、密封可靠、性能优良、造型美观。提高了阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能。
2、截止阀可以安装在管道的任何位置上，介质从下往上流。
3、DN250以上采用先进的多密封，双支架，采用导向运动（能极大提高抗水锤冲击）、介质从上方进入，较好解决了大口径截止阀启闭力矩大，密封无法关严，填料室跑冒，有力提高了阀门各项性能与使用范围。（“关”的力矩是普通阀门的10％“开”的力矩是普通阀门的3％）。
4、不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐蚀性和足够的强度。
5、合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。
J41W-16-25P不锈钢法兰截止阀标准规范：
设计制造标准：GB/T 12235
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

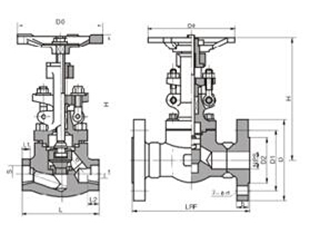

J41W-16-25P不锈钢法兰截止阀结构图
J41W-16-25P不锈钢法兰截止阀应用范围：
J41W截止阀主要材质为：CF8、CF3、CF8M、CF3M 、2520、双相不锈钢、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。产品主要应用于石化、化工、电力、冶金、医药、食品等行业。
J41W-16-25P不锈钢法兰截止阀主要零部件材料:
零件名称 | 材料 |
J41W-16-25P-40R-64I | |
阀体、阀盖 | 不锈钢、铬镍钼钛钢、铬钼钢 |
阀板 | |
阀杆 | |
阀杆螺母 | 铝铁青铜 |
手轮 | 灰铸铁、可锻铸铁 |
J41W-16-25P不锈钢法兰截止阀主要性能范围：
型号 | 公称压力 | 试验压力 | 工作温度(℃) | 适用介质 | ||
强度(水)Mpa | 密封(水)空气(Mpa) | 低压密封(空气)Mpa | ||||
J41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 硝酸类 |
J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸类 |
J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸类 |
J41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 硝酸类 |
J41W-16-25P不锈钢法兰截止阀主要外形尺寸：
型号 | 公称通径 DN | 尺寸(mm) | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
J41W-16P(R) | 15 | 130 | 95 | 65 | 45 | 170 | 16-2 | 4-14 | 120 |
20 | 150 | 105 | 75 | 55 | 190 | 16-2 | 4-14 | 140 | |
25 | 160 | 115 | 85 | 65 | 205 | 16-2 | 4-14 | 160 | |
32 | 180 | 135 | 100 | 78 | 270 | 18-2 | 4-18 | 180 | |
40 | 200 | 145 | 110 | 85 | 310 | 18-3 | 4-18 | 200 | |
50 | 230 | 160 | 125 | 100 | 358 | 18-3 | 4-18 | 240 | |
65 | 290 | 180 | 145 | 120 | 373 | 18-3 | 4-18 | 280 | |
80 | 310 | 195 | 160 | 135 | 435 | 20-3 | 8-18 | 320 | |
100 | 350 | 215 | 180 | 155 | 500 | 20-3 | 8-18 | 360 | |
125 | 400 | 245 | 210 | 185 | 614 | 22-3 | 8-18 | 400 | |
150 | 480 | 280 | 240 | 210 | 674 | 24-3 | 8-23 | 400 | |
200 | 600 | 335 | 295 | 265 | 818 | 26-3 | 12-23 | 450 | |
250 | 730 | 405 | 355 | 320 | 969 | 30-3 | 12-25 | 550 | |
型号 | 公称通径 DN | 尺寸(mm) | |||||||
L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
J41W-25P(R) | 15 | 130 | 95 | 65 | 45 | 233 | 16-2 | 4-14 | 120 |
20 | 150 | 105 | 75 | 55 | 275 | 16-2 | 4-14 | 140 | |
25 | 160 | 115 | 85 | 65 | 285 | 16-2 | 4-14 | 160 | |
32 | 180 | 135 | 100 | 78 | 302 | 18-2 | 4-18 | 180 | |
40 | 200 | 145 | 110 | 85 | 355 | 18-3 | 4-18 | 200 | |
50 | 230 | 160 | 125 | 100 | 362 | 20-3 | 4-18 | 240 | |
65 | 290 | 180 | 145 | 120 | 400 | 22-3 | 8-18 | 280 | |
80 | 310 | 195 | 160 | 135 | 430 | 22-3 | 8-18 | 320 | |
100 | 350 | 230 | 190 | 160 | 465 | 24-3 | 8-23 | 360 | |
125 | 400 | 270 | 220 | 188 | 550 | 28-3 | 8-25 | 400 | |
150 | 480 | 300 | 250 | 218 | 700 | 30-3 | 8-25 | 400 | |
200 | 600 | 360 | 310 | 278 | 780 | 34-3 | 12-25 | 450 | |
250 | 730 | 425 | 370 | 335 | 900 | 36-3 | 12-30 | 550 | |
订货须知：
一、①J41W-16-25P不锈钢法兰截止阀产品名称与型号②J41W-16-25P不锈钢法兰截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J41W-16-25P不锈钢法兰截止阀型号，请按J41W-16-25P不锈钢法兰截止阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
