J11H-16/25C铸钢丝口截止阀
| 产品名称： | J11H-16/25C铸钢丝口截止阀 |
| 产品型号： | J11H-16/25C |
| 产品分类： | 丝口截止阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
J11H-16/25C铸钢丝口截止阀主要材料：
主 | 阀体，阀盖，阀瓣 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
密封面 | H(Cr13)或Y(硬质合金) | W(本体)或Y（硬质合金） | ||
阀杆及内件 | 1Cr13 | |||
填料 | 柔性石墨 | |||
垫片 | 高径石墨 | |||
适用介质 | 水，蒸汽，油品 | 硝酸类等腐蚀性介质 | 硝酸类等腐蚀性介质 | |
适用温度 | <=425度 | <=200度 | ||
J11H-16/25C铸钢丝口截止阀技术参数：
公称压力 | 试验压力 | ||||
壳体 | 密封液体 | 低压密封（气） | 适用介质 | 工作温度 | |
1.6 | 2.4 | 1.76 | 0.6 | 水 | <＝425 |
2.5 | 3.75 | 2.75 | |||
4.0 | 6.00 | 4.40 | |||
6.4 | 9.60 | 7.04 | |||
10.0 | 15.0 | 11.0 | |||
J11H-16/25C铸钢丝口截止阀主要外形尺寸、连接尺寸及重量 ：
公称通径 DN （ mm ） | 管螺纹 G | 尺寸（ mm ） | 重量 (kg) | |||||
L | E | S | H | H1 | D0 | |||
15 | 1/2 ″ | 90 | 14 | 32 | 109 | 117 | 55 | 0.9 |
20 | 3/4 ″ | 100 | 16 | 36 | 109 | 117 | 55 | 1.1 |
25 | 1 ″ | 120 | 18 | 46 | 132 | 142 | 80 | 1.8 |
32 | 1 1/4 ″ | 140 | 20 | 55 | 156 | 168 | 100 | 2.5 |
40 | 1 1/2 ″ | 170 | 22 | 65 | 167 | 182 | 100 | 3.7 |
50 | 2 ″ | 200 | 24 | 80 | 182 | 200 | 120 | 5.5 |
65 | 2 1/2 | 260 | 26 | 95 | 200 | 223 | 140 | 9.3 |

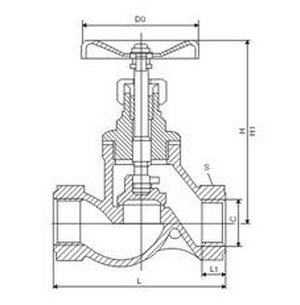

J11H-16/25C铸钢丝口截止阀结构图:
订货须知：
一、①J11H-16/25C铸钢丝口截止阀产品名称与型号②J11H-16/25C铸钢丝口截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J11H-16/25C铸钢丝口截止阀型号，请按J11H-16/25C铸钢丝口截止阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
