WBGX/D372X-16对夹单偏心涡轮蝶阀
| 产品名称： | WBGX/D372X-16对夹单偏心涡轮蝶阀 |
| 产品型号： | WBGX/D372X-16 |
| 产品分类： | 沟槽蝶阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
WBGX/D372X-16对夹单偏心涡轮蝶阀概述
WBGX(D372X)对夹单偏心涡轮蝶阀也叫蜗轮传动对夹式单偏心蝶阀，WBGX软密封蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
WBGX/D372X-16对夹单偏心涡轮蝶阀特点
1、本阀采用偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀结构独特，操作灵活，省力，方便。

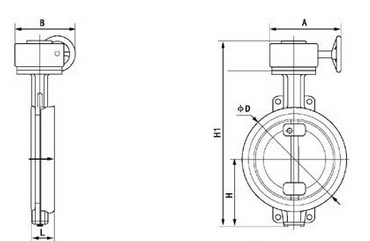

WBGX/D372X-16对夹单偏心涡轮蝶阀结构图
WBGX/D372X-16对夹单偏心涡轮蝶阀零件材料
零件名称 | 材料 |
阀体 | QT450-10、HT200 |
蝶板 | QT450-10、HT200 |
阀轴 | 2Cr13 |
密封圈 | 丁腈耐油橡胶 |
填料 | 柔性石墨 |
WBGX/D372X-16对夹单偏心涡轮蝶阀性能参数
公称通经DN（mm) | 50～2000 | 50～1600 | |
公称药理PN（MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 | ||
WBGX/D372X-16对夹单偏心涡轮蝶阀外形尺寸
单位：mm
DN | L | H | H1 | A | B | ФD | ||
0.6MPa | 1.0MPa | 1.6MPa | ||||||
50 | 43 | 77 | 309 | 180 | 200 | 88 | 99 | 99 |
65 | 46 | 85 | 320 | 180 | 200 | 108 | 118 | 118 |
80 | 46 | 95 | 340 | 180 | 200 | 124 | 132 | 132 |
100 | 52 | 105 | 360 | 180 | 200 | 144 | 156 | 156 |
125 | 56 | 129 | 405 | 180 | 200 | 174 | 184 | 184 |
150 | 56 | 132 | 450 | 270 | 280 | 199 | 211 | 211 |
200 | 60 | 165 | 607 | 270 | 280 | 254 | 266 | 266 |
250 | 68 | 197 | 659 | 270 | 280 | 309 | 319 | 319 |
300 | 78 | 234 | 742 | 380 | 420 | 363 | 370 | 370 |
350 | 78 | 283 | 792 | 380 | 420 | 413 | 429 | 429 |
400 | 102 | 325 | 887 | 450 | 470 | 463 | 480 | 480 |
450 | 114 | 369 | 935 | 480 | 490 | 518 | 530 | 548 |
500 | 127 | 404 | 985 | 480 | 490 | 568 | 582 | 609 |
600 | 154 | 470 | 1243 | 480 | 490 | 667 | 682 | 720 |
700 | 165 | 503 | 1346 | 640 | 660 | 772 | 794 | 794 |
800 | 190 | 571 | 1466 | 640 | 660 | 878 | 901 | 901 |
900 | 203 | 621 | 1565 | 750 | 860 | 978 | 1001 | 1001 |
1000 | 216 | 702 | 1781 | 850 | 900 | 1078 | 1112 | 1112 |
1200 | 254 | 818 | 1965 | 850 | 900 | 1295 | 1328 | 1328 |
订货须知：
一、①对夹单偏心涡轮蝶阀产品名称与型号②对夹单偏心涡轮蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定对夹单偏心涡轮蝶阀型号，请按对夹单偏心涡轮蝶阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
