RRGX/Z81X-16Q沟槽明杆弹性闸阀
| 产品名称： | RRGX/Z81X-16Q沟槽明杆弹性闸阀 |
| 产品型号： | RRGX/Z81X-16Q |
| 产品分类： | 沟槽闸阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
RRGX/Z81X-16Q沟槽明杆弹性闸阀概述
RRGC/Z81X明杆沟槽弹性座封闸阀又名沟槽式软密封闸阀，广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
RRGX/Z81X-16Q沟槽明杆弹性闸阀特点
它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。

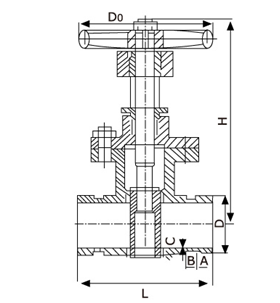

RRGX/Z81X-16Q沟槽明杆弹性闸阀结构图
RRGX/Z81X-16Q沟槽明杆弹性闸阀主要技术参数
公称压力 | 1.O | 1.6 | 2.5 | |||||||
试验压力 | 壳体强度 | 1.5 | 2.4 | 3.75 | ||||||
密封性能 | 1.1 | 1.76 | 2.75 | |||||||
适用介质 | 产品类型 | 球墨铸铁 | ||||||||
适用介质 | 水、水蒸汽、油品、空气 | |||||||||
工作温度 | 密封面材质 | 橡胶 | 乙腈橡胶 | 乙丙橡胶 | 氟橡胶 | 聚四氟塑料 | 铜 | 不锈钢 | ||
工作温度 | ≤60 | ≤80 | ≤250 | ≤250 | ≤200 | ≤200 | ≤200 | |||
RRGX/Z81X-16Q沟槽明杆弹性闸阀主要零件材料
产品类型 | 材质 | ||||
阀体 | 阀板 | 阀轴 | 密封面 | ||
球墨铸铁 | QT450 | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢 | 橡胶NBR、丁晴橡胶NBR、乙丙EPDM、氟橡胶PTFE |
RRGX/Z81X-16Q沟槽明杆弹性闸阀主要外形及连接尺寸
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | - | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 | 219 | 273 | 325 | 377 | 426 | 480 | 530 | 630 | SJKD3型 | |
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | 25 | 25 | 25 | - | |||
B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | - | |||
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | 5.5 | 5.5 | 5.5 | - | |||
Z81X
| L | 145 | 160 | 170 | 180 | 200 | 240 | 275 | 325 | 355 | - | - | - | - | - | - | ||
H | 325 | 380 | 425 | 455 | - | 500 | 620 | 750 | 880 | - | - | - | - | - | - | |||
Do | 180 | 180 | 200 | 200 | - | 240 | 320 | 320 | 400 | - | - | - | - | - | - | |||
订货须知：
一、①沟槽明杆弹性闸阀产品名称与型号②沟槽明杆弹性闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定沟槽明杆弹性闸阀型号，请按沟槽明杆弹性闸阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
