D71F4-10衬四氟手柄蝶阀
| 产品名称： | D71F4-10衬四氟手柄蝶阀 |
| 产品型号： | D71F4-10 |
| 产品分类： | 对夹蝶阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
D71F4-10衬四氟手柄蝶阀概述：
D71F4-10衬四氟手柄蝶阀广泛用于自来水、污水、建筑、石油、化工食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和节流装置使用。
D71F4-10衬四氟手柄蝶阀特点：
1、衬氟对夹蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、衬氟对夹蝶阀可以运送高腐蚀介质，在管道口积存液体最少。低压下，可以实现良好的密封。调节性能好。
3、蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。衬氟对夹蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
D71F4-10衬四氟手柄蝶阀零件材料：
零件名称 Part name | 材料 Material |
上下阀体 Upper and lower valve body | 铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、衬Lining/F4 、F46 |
阀座 Valve sea | F4/F46 |
带杆蝶板 With lever dish plate | 全衬Fulling (WCB包衬)F4/F46、半衬Half lining(不锈钢)/F4、F46 |
衬垫 Liner | 硅橡胶 |
蜗轮手柄 Worm handle | Qt400-15球墨铸铁、铝合金 |

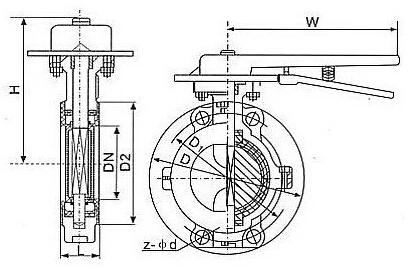

D71F4-10衬四氟手柄蝶阀结构图：
D71F4-10衬四氟手柄蝶阀标准 :
技术规范Technical specification | |
设计标准Design standard | GB12238 |
结构长度Structure length | GB12221 |
法兰标准Flange standard | JB/T79-94 |
GB9113.1-26 | |
检验试验Inspection and tes | GB/T13927 |
驱动方式Drive mode | 蜗轮Worm、手动Manual、电动Electric、气动Pneumatic |
D71F4-10衬四氟手柄蝶阀适用介质：
硫酸、氢氟酸、磷酸、硝酸盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀质
D71F4-10衬四氟手柄蝶阀主要外形尺寸和连接尺寸：
公称通径Nominal diameter | 外形尺寸 Shape size | 参考值The reference value | ||||||||||||
DN | L | H2 | H1 | D | D1 | D2 | F | B | Z-φd | D0 | H | 重量 Weight（kg）
| ||
Mm | inch | 对夹Wafer | PN1.0MPa | |||||||||||
40 | 11/2 | 33 | 143 | 85 | 150 | 110 | 85 | 3 | 19 | 4-18 | 150 | 140 | 3.4 | |
50 | 5 | 43 | 143 | 85 | 165 | 125 | 100 | 3 | 19 | 4-18 | 150 | 140 | 4.5 | |
65 | 21/2 | 46 | 157 | 85 | 185 | 145 | 120 | 3 | 21 | 4-18 | 150 | 150 | 6.5 | |
80 | 3 | 46 | 178 | 93 | 200 | 160 | 135 | 3 | 21 | 4-18 | 150 | 165 | 9 | |
100 | 4 | 52 | 185 | 100 | 220 | 180 | 155 | 3 | 21 | 4-18 | 200 | 180 | 11 | |
125 | 5 | 56 | 206 | 110 | 250 | 210 | 185 | 3 | 23 | 4-18 | 200 | 200 | 19 | |
150 | 6 | 56 | 225 | 160 | 285 | 240 | 210 | 3 | 25 | 8-23 | 280 | 220 | 28 | |
200 | 8 | 60 | 275 | 245 | 340 | 295 | 265 | 3 | 25 | 8-23 | 280 | 270 | 55 | |
250 | 10 | 68 | 326 | 260 | 395 | 350 | 320 | 4 | 28 | 12-23 | 200 | 320 | 71 | |
300 | 12 | 78 | 333 | 300 | 445 | 400 | 370 | 4 | 28 | 12-23 | 240 | 330 | 90 | |
350 | 14 | 78 | 393 | 320 | 505 | 460 | 430 | 4 | 28 | 16-23 | 240 | 385 | 122 | |
400 | 16 | 102 | 438 | 330 | 565 | 515 | 480 | 4 | 28 | 16-26 | 280 | 430 | 140 | |
450 | 18 | 114 | 488 | 380 | 615 | 565 | 530 | 4 | 30 | 20-26 | 280 | 480 | 160 | |
500 | 20 | 127 | 540 | 390 | 670 | 620 | 580 | 5 | 30 | 20-26 | 320 | 540 | 200 | |
600 | 24 | 154 | 615 | 450 | 780 | 725 | 680 | 5 | 34 | 20-30 | 320 | 610 | 270 | |
700 | 28 | 165 | 660 | 480 | 895 | 840 | 795 | 5 | 36 | 24-33 | 360 | 650 | 320 | |
800 | 32 | 190 | 720 | 580 | 1015 | 950 | 900 | 5 | 38 | 24-33 | 360 | 710 | 390 | |
900 | 36 | 203 | 780 | 625 | 1115 | 1050 | 1000 | 5 | 40 | 28-33 | 380 | 780 | 455 | |
1000 | 40 | 216 | 900 | 660 | 1230 | 1160 | 1115 | 5 | 42 | 28-36 | 400 | 900 | 690 | |
1200 | 48 | 254 | 1070 | 780 | 1455 | 1380 | 1330 | 5 | 44 | 32-39 | 400 | 1050 | 830 | |
一、①D71F4-10衬四氟手柄蝶阀产品名称与型号②D71F4-10衬四氟手柄蝶阀口径③是否带附件以便我们的为您正确选型。订货须知：
二、若已经由设计单位选定D71F4-10衬四氟手柄蝶阀型号，请按D71F4-10衬四氟手柄蝶阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
