D71X-10/16对夹式手柄蝶阀
| 产品名称： | D71X-10/16对夹式手柄蝶阀 |
| 产品型号： | D71X-10/16 |
| 产品分类： | 对夹蝶阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
D71X-10/16对夹式手柄蝶阀产品概述:
D71X-10/16对夹式手柄蝶阀采用了多种零件材质配对，可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道，适用温度-10℃ +150℃,连接标准符合GB2555-81标准。标光阀门生产的D71X-10/16对夹式手柄蝶阀的主要部件材质选用：阀体材质：铸铁、球铁、不锈钢、铜合金、铝合金；蝶板材质：球铁、不锈钢、耐蚀钢、钛钢、铜合金；阀座：丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。
D71X-10/16对夹式手柄蝶阀特点:
1、本阀具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用丁腈耐油橡胶，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

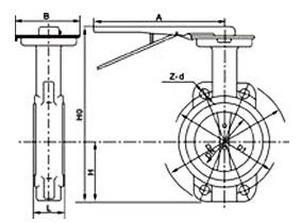

D71X-10/16对夹式手柄蝶阀结构图：
D71X-10/16对夹式手柄蝶阀主要技术参数:
型号 | 公称压力 ﹝MPa﹞ | 试验压力﹝MPa﹞ | 适用温度 | 适用介质 | |
壳体 | 密封 | ||||
D71X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 水、油品、 污水、海水 |
D71X-16 | 1.6 | 2.4 | 1.76 | ||
D71X-10/16对夹式手柄蝶阀主要零部件材料:
零件名称 | 材料 |
阀体 | WCB、QT450-10、HT200、HT250 |
蝶板 | WCB、QT450-10、HT200、HT250 |
阀轴 | 2Cr13 |
密封圈 | 丁腈耐油橡胶 |
填料 | 柔性石墨 |
D71X-10/16对夹式手柄蝶阀适用范围:
城建、化工、冶金、石油、制药、食品、饮料、环保。我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
D71X-10/16对夹式手柄蝶阀执行标准:
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
D71X-10/16对夹式手柄蝶阀主要外形连接尺寸:
单位：mm
DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
DO | n-d | DO | n-d | DO | n-d | ||||||
50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 499 | 353 | 150 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 570 | 380 | 150 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
订货须知：
一、①D71X-10/16对夹式手柄蝶阀产品名称与型号②D71X-10/16对夹式手柄蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D71X-10/16对夹式手柄蝶阀型号，请按D71X-10/16对夹式手柄蝶阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
