D371F-10P不锈钢氟塑料密封涡轮蝶阀
| 产品名称： | D371F-10P不锈钢氟塑料密封涡轮蝶阀 |
| 产品型号： | D371F-10P |
| 产品分类： | 对夹蝶阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
D371F-10P不锈钢氟塑料密封涡轮蝶阀产品概述:
蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
D371F-10P不锈钢氟塑料密封涡轮蝶阀特点:
1、本阀具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
D371F-10P不锈钢氟塑料密封涡轮蝶阀主要结束参数:
公称通经DN（mm） | 50～2000 | 50～1600 | |
公称药理PN（MPa） | 0.6 | 1.0 | 1.6 |
密封试验（MPa） | 0.66 | 1.1 | 1.76 |
强度试验（MPa） | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 | ||
D371F-10P不锈钢氟塑料密封涡轮蝶阀主要零部件材料:
零件名称 | 材料 |
阀体 | 304、316L |
蝶板 | 304、316L |
阀轴 | 304、316L |
密封圈 | F4 |
填料 | 柔性石墨 |
D371F-10P不锈钢氟塑料密封涡轮蝶阀执行标准:
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |

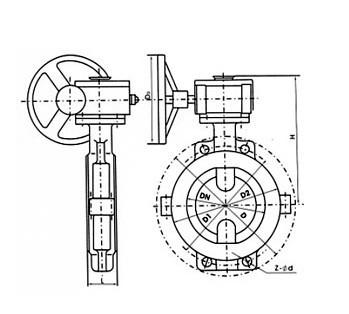

D371F-10P不锈钢氟塑料密封涡轮蝶阀结构图:
D371F-10P不锈钢氟塑料密封涡轮蝶阀主要外形连接尺寸:
单位：mm
DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
DO | n-d | DO | n-d | DO | n-d | ||||||
50 | 43 | 63 | 235 | 270 | 110 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 250 | 270 | 110 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 275 | 270 | 110 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 316 | 270 | 110 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 340 | 310 | 110 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 376 | 310 | 110 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 430 | 353 | 150 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 499 | 353 | 150 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 570 | 380 | 150 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
订货须知：
一、①D371F-10P不锈钢氟塑料密封涡轮蝶阀产品名称与型号②D371F-10P不锈钢氟塑料密封涡轮蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定D371F-10P不锈钢氟塑料密封涡轮蝶阀型号，请按D371F-10P不锈钢氟塑料密封涡轮蝶阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
