D371X-10/16对夹式涡轮蝶阀

D371X-10/16对夹式涡轮蝶阀
产品名称: D371X-10/16对夹式涡轮蝶阀
产品型号: D371X-10/16
产品分类: 对夹蝶阀
咨询电话: 13120937397
报价 QQ: 408823840



D371X-10/16对夹式涡轮蝶阀适用范围:

城建、化工、冶金、石油、制药、食品、饮料、环保可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道

D371X-10/16对夹式涡轮蝶阀特点:

1.小巧轻便,容易拆装及维修,并可任意位置上安装

2.结构简单,紧凑90°运转启闭迅速

3.操作扭矩小,省力轻巧

4.达到完全密封,气体试验泄漏为零

5.选择不同零总件材质,可适用多种介质

6.流量特性趋于直线,调节性能好

7.启闭试验次数多达上万次,寿命长

8.凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路上,特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上,均可用该阀替换。

D371X-10/16对夹式涡轮蝶阀主要技术参数:

型号

公称压力

MPa

试验压力﹝MPa

适用温度

适用介质

壳体

密封

D371X-10

1.0

1.5

1.1

≤80℃

水、油品、

污水、海水

D371X-16

1.6

2.4

1.76

D371X-10/16对夹式涡轮蝶阀主要零件材料:

型号

阀体

蝶板

阀杆

阀座密封圈

D371X-10

QT450HT200

QT450,304

2Cr13

丁腈橡胶

D371X-16

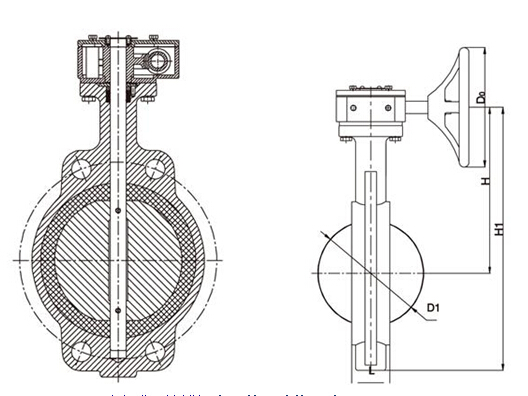

D371X-10/16对夹式涡轮蝶阀结构:


D371X-10/16对夹式涡轮蝶阀主要外形连接尺寸:

公称通径DN(mm)

尺寸(mm

L

L1

H

H1

50

43

135

160

230

65

46

135

170

250

80

46

135

180

275

100

52

160

205

310

125

56

160

210

330

150

56

240

220

360

200

60

240

260

420

250

68

280

290

500

300

78

320

325

570

350

78

320

360

640

400

102

320

400

700

450

114

320

450

770

500

127

320

500

870

600

154

400

655

1095

700

165

400

860

1425

800

190

400

895

1490

订货须知:

一、①D371X-10/16对夹式涡轮蝶阀产品名称与型号②D371X-10/16对夹式涡轮蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D371X-10/16对夹式涡轮蝶阀型号,请按D371X-10/16对夹式涡轮蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
