FDI防爆波地漏

产品名称：	FDI防爆波地漏
产品型号：	FDI
产品分类：	其他给排水阀门
咨询电话：	13120937397
报价 QQ：	408823840

FDI防爆波地漏概述：

FD1防爆波地漏安装于通向人防防护区外的排水管上的防护区内端，平时处于关闭状态，将FD1防爆波地漏漏芯放置在阀腔里，并顺时针方向旋转约60度即可完全密闭锁紧（反之逆时针方向旋转60度即可退出），FD1防爆波地漏密闭时可防止爆炸冲击波及其它有毒气体由管道进入防护体，起到安全防护作用。战时该地段染毒需进行清洗时，将FD1防爆波地漏打开，进行排水。

防爆地漏一般都是用在公共设施的地下室、地下掩体，是防止爆炸时冲击波通过管道进入掩体，防爆地漏正常都是铁质浇注成型，外观正常为圆形，体积比普通地漏大的多，重量更是很重。普通的地漏正常只是起到单一的排水功能，好些的地漏现在除了材质、做工好些，防臭等功能也都有很大的改善。

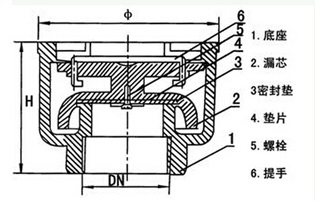

FDI防爆波地漏结构图：

FDI防爆波地漏主要技术性能及要求：
静压试验：≥1MPa
地漏平面及周边测试抗爆压力：3.5MPa
底部测试抗爆压力：1.5MPa
介质要求：无腐蚀及杂物的水，水温1～100℃

FDI防爆波地漏尺寸数据：

FDI防爆波地漏安装大样：

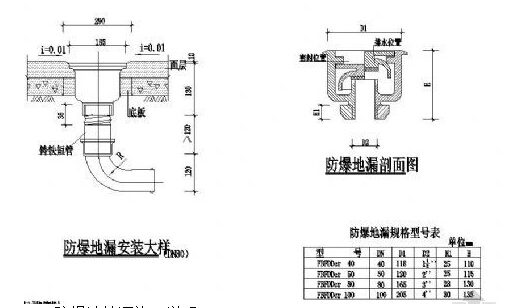

下面的图片展示了防爆波地漏安装典型安装图，图中能看出地面层，地漏丝扣连接与管路，铸铁短管，弯头。图片上标明了，各个部分的结构尺寸，是一个常用的DN80的安装参考尺寸。
FDI防爆波地漏剖面图：
从这个剖面图上能看到排水位置，密封位置，防爆地漏的最大外圆D1，整体产品高度II，丝接的尺寸高度H1，D2丝扣的尺寸。这些尺寸都是以毫米为表示单位。供应的口径DN50到DN150。

FDI防爆波地漏施工说明：

1.本图尺寸均以毫米计；
2.安装在地面上，先安装地漏，后做地面；
3.安装时漏体与排水管丝口拧紧后在施工，地面上盖顶面座应低于地面5-10mm；
4.安装使用后应定期进行清扫杂物；
5.防爆波地漏密封密封胶垫每隔一年检查一次，长期使用以后发现漏体密封面腐蚀，应更换零件同时保养。

订货须知：

一、①FDI防爆波地漏产品名称与型号②FDI防爆波地漏口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定FDI防爆波地漏型号，请按FDI防爆波地漏型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
