SCAR-10/16/25污水复合式排气阀

SCAR-10/16/25污水复合式排气阀
产品名称: SCAR-10/16/25污水复合式排气阀
产品型号: SCAR-10/16/25
产品分类: 排气阀
咨询电话: 13120937397
报价 QQ: 408823840



SCAR-10/16/25污水复合式排气阀概述

SCAR复合式污水排气阀为圆桶式阀体,其内部主要有不锈钢浮球及塞头。本阀装设于泵浦出水口处或送配水管线中,用以大量排出管道中的集结之空气,以增进水管及抽水机使用效率,管内一旦出现负压时,此阀能迅速吸入空气,以确保管线不会因负压而被损坏,压力等级1.0MPa

SCAR-10/16/25污水复合式排气阀作用原理

当管内开始注水时,塞头停留在开位置,进行大量排气,当空气排完时,阀体内腔积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内至相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当帛水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

注:排气阀在使用过程中压力不能低于0.02Mpa,如低于0.02Mpa,排气阀容易出现漏水。必须配一只阀门作为检修用。SCAR排气阀CARX排气阀原理一样,只是结构略作改动,杠杆机构稍有改进(如图)这样把浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。次产品是专用污水管道工程的排气阀

SCAR-10/16/25污水复合式排气阀特点

SCAR排气阀与CARX排气阀原理一样,只是结构略作改动,杠杆机构稍有改进,把浮球控制在下部,使污物只能在阀体下部物污不会缠绕上部排气口上,不会影响密封性能。

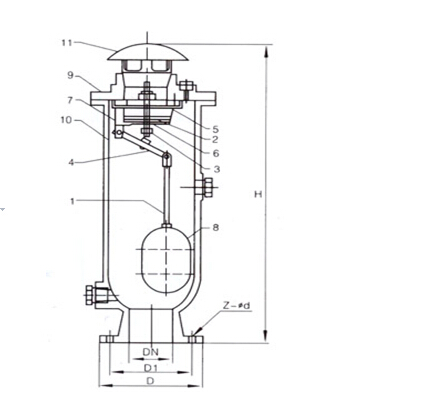

SCAR-10/16/25污水复合式排气阀结构图:


SCAR-10/16/25污水复合式排气阀零件名称材料

序号

名称

材质

1

械杆B

不锈钢、锡青铜

2

活塞

不锈钢、锡青铜

3

顶塞

铝青铜+橡胶

4

杠杆A

不锈钢、锡青铅

5

垫圈环

合成橡胶

6

导套

不锈钢、铸黄铜

7

杠杆架

不锈钢、铸黄铜

8

浮球

不锈钢

9

阀盖

球墨铸铁

10

阀体

球墨铸铁

11

排气帽

球墨铸铁

SCAR-10/16/25污水复合式排气阀主要连接尺寸

公称通径 DNmm

H

D

D1

Z

Ф-d

50

490

165

125

4

19

80

590

200

135

8

19

100

750

220

180

8

19

150

820

285

240

8

23

200

1000

340

295

8

23

250

1200

395

350

12

23

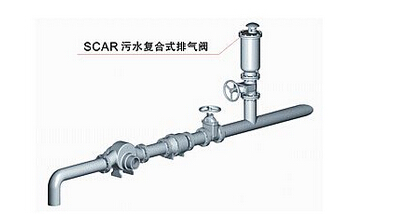

SCAR-10/16/25污水复合式排气阀安装示意


订货须知:

一、①SCAR-10/16/25污水复合式排气阀产品名称与型号②SCAR-10/16/25污水复合式排气阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定SCAR-10/16/25污水复合式排气阀型号,请按SCAR-10/16/25污水复合式排气阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
