DHH44X-10/16蝶式缓闭消声止回阀

DHH44X-10/16蝶式缓闭消声止回阀
产品名称: DHH44X-10/16蝶式缓闭消声止回阀
产品型号: DHH44X-10/16
产品分类: 给排水用止回阀
咨询电话: 13120937397
报价 QQ: 408823840



DHH44X-10/16蝶式缓闭消声止回阀产品概述:

DHH44X缓闭消声止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。在设计上充分考虑了使用环境的要求,采用斜板式结构,达到无震动、无嘈声、运行平稳,确保宾馆、住宅环境安静,并具有节能的效果。用延缓关闭的方式使局部倒流水向系统内泄流,从而大大降低了停泵倒流的水压冲力,消除了破坏性水锤峰值的产生,截流密封采用丁腈橡胶,密封性能好、减震耐磨、使用寿命长、维修方便等特点。

DHH44X-10/16蝶式缓闭消声止回阀主要技术参数:

公称压力:1.01.6MPa

公称通经:2002000mm

适用介质:清水、泥浆水、污水、海水

适用温度:080

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

型号

公称压力PN(MPa)

壳体试验压力(MPa

密封试验压力(MPa

最高工作压力

DHH44X微阻缓闭式消声止回阀

1.0

1.5

1.1

1.0

1.6

2.4

1.76

1.6

DHH44X-10/16蝶式缓闭消声止回阀适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

DHH44X-10/16蝶式缓闭消声止回阀主要零件材料:

零件名称

阀体

蝶板

阀杆

缓冲油缸

密封圈

材料

球墨铸铁、铸钢

碳钢

不锈钢

不锈钢

丁腈橡胶

DHH44X-10/16蝶式缓闭消声止回阀标准:

类型

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

止回阀

ANSI B16.34

ANSI B16.10

ANSI B16.5

ANSI B16.34

API

止回阀

BS 1968

DHH44X-10/16蝶式缓闭消声止回阀主要技术尺寸:

DNmm

200

250

300

350

400

450

500

600

700

800

900

1000

1200

1400

1600

2000

L

230

250

270

290

310

330

350

390

430

470

510

550

630

710

790

950

H

550

630

690

780

860

910

980

1070

1220

1320

1430

1550

1800

1980

2150

2550

B

450

520

590

670

750

780

850

970

1080

1200

1300

1450

1670

1880

1950

2450

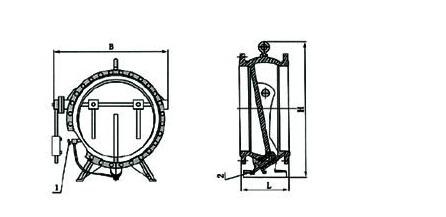

DHH44X-10/16蝶式缓闭消声止回阀结构图:

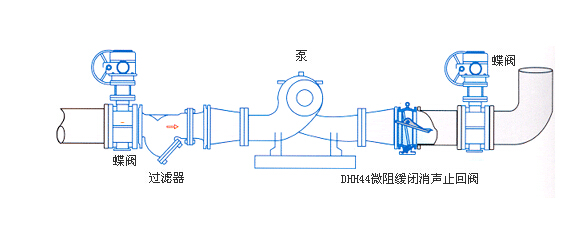

DHH44X-10/16蝶式缓闭消声止回阀典型安装图:


订货须知:

一、①DHH44X-10/16蝶式缓闭消声止回阀产品名称与型号②DHH44X-10/16蝶式缓闭消声止回阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定DHH44X-10/16蝶式缓闭消声止回阀型号,请按DHH44X-10/16蝶式缓闭消声止回阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
