JHL41X-16/25多功能止回阀

JHL41X-16/25多功能止回阀
产品名称: JHL41X-16/25多功能止回阀
产品型号: JHL41X-16/25
产品分类: 给排水用止回阀
咨询电话: 13120937397
报价 QQ: 408823840



JHL41X-16/25多功能止回阀概述:

JHL41X多功能止回阀也叫多功能三合一止回阀融截止、节流、止回三种阀门之功能,可代替泵出口截止、节流、止回阀三台阀门,实现一阀多用。可做为管道自动平衡分配阀使用,只要首次调好流量不动,以后停泵或开机都不需要再调,始终保持首次调好的流量停泵后阀瓣自动快速止回,关闭平稳无水锤。长期停泵或泵修理,为确保安全密封,可将阀杆拧到底,顶住阀瓣即实现截止阀功能。JHL截止、节流、止回多功能阀完全取代了传统管道装置中须装截止阀、调节阀、止回阀三台阀门使用大量减少投资、空间和安装费用。

JHL41X-16/25多功能止回阀特点:

1、用一个阀门,可以圆满地完成三种功能:无水锤止回阀、闸阀、平衡阀。
2、泵停止运转时,弹簧力先合上阀瓣,因而防止水锤。
3、通过调节开度,可以调节泵的输出量。
4、装有指示器,可以用眼睛确认阀门的开启度。
5、密封垫用丁腈橡胶制作,因而根本不会泄漏,可以吸收冲力。
6、弹簧是用不锈钢制作,因而具有很强的耐蚀性。
7、可节约水量的设备材料和费用,缩小安装空间。
8、由于形状和结构高等成流线型,因而压降很小。
9、由于起到旁道作用,所以其有回收出口侧管道内水的功能,而且在进口侧出现真空时,补充引水。
10、水平管道,垂直管道上均可安装。

JHL41X-16/25多功能止回阀适用范围

三合一止回阀安装在一般建筑,公寓及工厂的供排水,冷暖水处理,及锅炉的冷凝水,二次供水管道的泵出口上,用来防止泵停止运转而引起的管道内的介质倒流。

JHL41X-16/25多功能止回阀产品功能介绍:

无水锤止回阀功能

1、即使泵出口压力小也可以抬起阀辩。并使流体通过,(004007kgfcm2开始工作)
2l因停止运转而使流体的流动一性被削弱时.阀瓣受弹簧作用.而关闭阀,这样完全可以防止一般止回阀因逆流而产生的水击。
3、三台一止回阀,园其密封垫是由合成橡胶制作的,因而可以吸收关闭阀擗时所产生的冲击,并且完全密封。

闸阀(截止阀)功能

利用阀杆向下推阀瓣.贴紧阀座,完全阻止流体。一般闸阀是由金属接触,因而不可能形成完全密封,而三合一止回阀.则由于其阀瓣是由丁腈橡胶制成的,因而能完全密封。

平衡阀功能:

通过用手上下调节杆调节盘的开度,可以调节流体的流量,利用指示器,可以观察阀瓣的开闭状态,

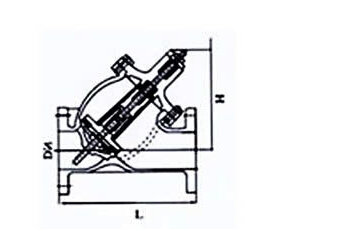

JHL41X-16/25多功能止回阀结构图:


JHL41X-16/25多功能止回阀主要技术参数:

适合介质

水、油

适用压力

1.0MPa1.6MPa2.5MPa

适合温度

80

允许泄漏量

0

规格

DN40-DN600

阀门连接方式

法兰标准

1.0MPa1.6MPa2.5MPa

材质

阀体盖

铸铁HT200

球墨铸铁QT450

阀座

球墨铸铁

密封垫

丁晴橡胶

阀瓣

球墨铸铁

弹簧

不锈钢

JHL41X-16/25多功能止回阀主要外形尺寸:

公称通径
DN

安装方式

阀长
L(mm)

法兰直径
(mm)

开启高度
H(mm)

螺栓孔中心距
(mm)

螺栓孔数*直径

重量
kg

50

法兰连接

230

160

210

125

4*18

16

65

290

180

250

145

4*18

24

80

310

195

290

160

8*18

35

100

350

215

320

180

8*18

50

125

400

245

380

210

8*18

72

150

480

280

420

240

8*23

98

200

550

335

500

195

12*23

150

250

620

405

680

355

12*25

230

300

700

460

730

410

12*25

390

350

787

520

830

470

16*25

500

订货须知:

一、①JHL41X-16/25多功能止回阀产品名称与型号②JHL41X-16/25多功能止回阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定JHL41X-16/25多功能止回阀型号,请按JHL41X-16/25多功能止回阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
