MZ45X-10/16/25Q地埋式软密封闸阀

MZ45X-10/16/25Q地埋式软密封闸阀
产品名称: MZ45X-10/16/25Q地埋式软密封闸阀
产品型号: MZ45X-10/16/25Q
产品分类: 弹性座封闸阀
咨询电话: 13120937397
报价 QQ: 408823840



MZ45X-10/16/25Q地埋式软密封闸阀概述:

MZ45X地埋式软密封闸阀采用可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环境,耐辗压,避免井盖丢失造成安全事故.阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置

MZ45X-10/16/25Q地埋式软密封闸阀特点:

1、整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用O形密封圈。

2、有优秀的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。

3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

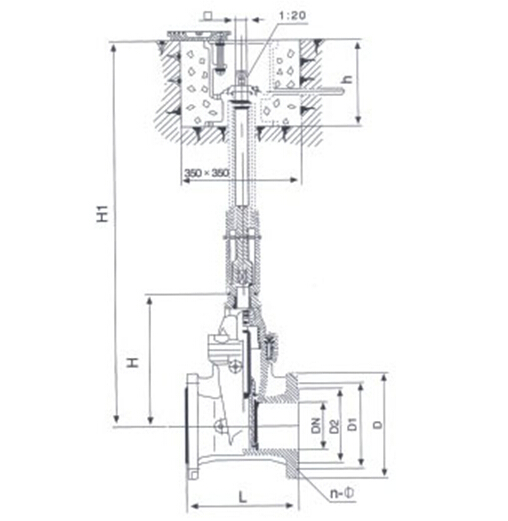

MZ45X-10/16/25Q地埋式软密封闸阀结构图:


MZ45X-10/16/25Q地埋式软密封闸阀主要零部件材料:

名称

材料

阀体

球墨铸铁

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

内六角螺栓

碳化处理

密封圈

丁腈橡胶

阀盖

球墨铸铁

阀杆

不锈钢2Cr13

“O”形密封圈

丁腈橡胶

止推轴承

锡青铜

螺栓

不锈钢2Cr13

压盖

球墨铸铁

防尘罩

丁腈橡胶

手轮(传动帽)

球墨铸铁

MZ45X-10/16/25Q地埋式软密封闸阀主要技术参数

公称压力:1.02.5MPa

工作温度:080℃

法兰标准:GB/T 17241.6 GB9113

公称通经:50600mm

适用介质:水、油、气等

试验标准:GB13927  AP1598

MZ45X-10/16/25Q地埋式软密封闸阀主要外形连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

HA

313

332

372

424

497

562

680

837

948

1010

1220

1280

1480

1665

HC

355

375

415

476

540

600

720

875

990

1050

1245

1310

1560

1750

订货须知:

一、①MZ45X-10/16/25Q地埋式软密封闸阀产品名称与型号②MZ45X-10/16/25Q地埋式软密封闸阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定MZ45X-10/16/25Q地埋式软密封闸阀型号,请按MZ45X-10/16/25Q地埋式软密封闸阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
