Q41F-10/16/25C铸钢手动球阀
| 产品名称： | Q41F-10/16/25C铸钢手动球阀 |
| 产品型号： | Q41F-10/16/25C |
| 产品分类： | 法兰球阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Q41F-10/16/25C铸钢手动球阀概述：
Q41F-10/16/25C铸钢手动球阀用于截断或接通管路中的介质，选用不同的材质，法兰球阀可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
Q41F-10/16/25C铸钢手动球阀优点：
1．阀流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
Q41F-10/16/25C铸钢手动球阀标准：
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092
Q41F-10/16/25C铸钢手动球阀用途：
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
Q41F-10/16/25C铸钢手动球阀性能参数：
试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
介质 | 水 | 气 | |||
单位 | MPa | MPa | MPa | MPa | |
公称压力PN(MPa) | 1.6 | 2.4 | 18 | 18 | 0.5-0.7 |
2.5 | 3.8 | 2.8 | 2.8 | ||
4.0 | 6.0 | 4.4 | 4.4 | ||
6.4 | 9.6 | 7.0 | 7.0 | ||
10.0 | 15.0 | 11.0 | 11.0 | ||
16.0 | 24.0 | 18.0 | 18.0 | ||
Q41F-10/16/25C铸钢手动球阀主要零部件：
名称 | 材料 | |
阀体/阀盖 | WCB | |
球体 | WCBHCr | |
阀杆 | 2Cr13 | |
阀座 | PTFE/PPL | |
填料/垫片 | PTFE/PPL | 石墨 |
螺栓 | 不锈钢 | 35CrMoA |
螺母 | 不锈钢 | 45、35CrMoA |
手柄 | 铸钢 | |
Q41F-10/16/25C铸钢手动球阀主要外形尺寸：
Q41F-16C铸钢法兰球阀：
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Q41F-25C铸钢法兰球阀：
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |

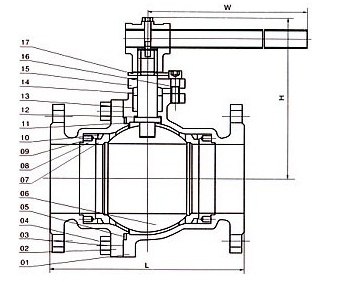

Q41F-10/16/25C铸钢手动球阀结构图：
订货须知：
一、①Q41F-10/16/25C铸钢手动球阀产品名称与型号②Q41F-10/16/25C铸钢手动球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q41F-10/16/25C铸钢手动球阀型号，请按Q41F-10/16/25C铸钢手动球阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
