600X-10/16Q水力电动控制阀

600X-10/16Q水力电动控制阀
产品名称: 600X-10/16Q水力电动控制阀
产品型号: 600X-10/16Q
产品分类: 600X水力电动控制阀
咨询电话: 13120937397
报价 QQ: 408823840



600X-10/16Q水力电动控制阀概述

600X水力电动控制阀也叫600X电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制,控制反应准确快速,根据电信号遥控开启和关闭管道路系统,实现远程操作,并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调,平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电220V,或直流电24V,可根据各种场合选用常开或常闭型均可。

600X-10/16Q水力电动控制阀工作原理

当阀门从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。 当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。

600X-10/16Q水力电动控制阀结构特点和用途:

600X水力电动控阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。本产品利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

600X-10/16Q水力电动控制阀适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

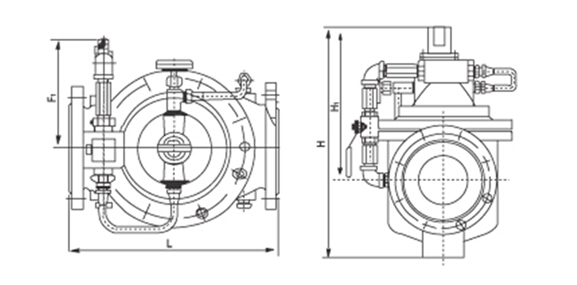

600X-10/16Q水力电动控制阀结构图:


600X-10/16Q水力电动控制阀主要技术参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

600X-10/16Q水力电动控制阀主要零件材料

零件名称

零件材料

阀体 阀盖

QT450

阀座 阀盘

QT450铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

600X-10/16Q水力电动控制阀主要尺寸

公称通径DN

L

H

H1

A

B

50

250

335

90

170

170

65

280

345

98

180

180

80

310

355

110

190

190

100

350

365

120

200

200

125

400

445

145

215

215

150

450

460

155

230

230

200

550

505

190

255

255

250

650

550

250

295

295

300

800

710

290

325

325

350

900

725

330

380

380

400

1000

760

360

415

415

450

1000

810

445

435

435

500

1100

865

495

460

460

600

1100

935

550

520

520

700

1450

1000

605

570

570

800

1560

1100

730

620

620

900

1800

1205

800

670

670

1000

2000

1330

910

830

830

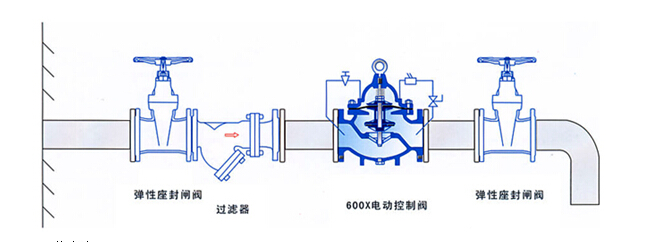

600X-10/16Q水力电动控制阀典型安装示意图:


订货须知:

一、①600X-10/16Q水力电动控制阀产品名称与型号②600X-10/16Q水力电动控制阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定600X-10/16Q水力电动控制阀型号,请按600X-10/16Q水力电动控制阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
