700X-10/16Q水泵控制阀

700X-10/16Q水泵控制阀
产品名称: 700X-10/16Q水泵控制阀
产品型号: 700X-10/16Q
产品分类: 700X水泵控制阀
咨询电话: 13120937397
报价 QQ: 408823840



700X-10/16Q水泵控制阀概述

700X水泵控制阀是一种安装在高层建筑以及其他给水系统的水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前,阀门先行缓幔关闭90%左右,防止突然停泵而产生的水锤和水击声:当水泵完全停止后,阀门再完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计,通过电磁阀的导控实现准确的启闭,使用安全可靠,有效地防止水锤和水击声,使用寿命长,安装、维修方便。

700X-10/16Q水泵控制阀工作原理

当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常供水。 当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。

700X-10/16Q水泵控制阀特点

700X水泵控制阀利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

700X-10/16Q水泵控制阀适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

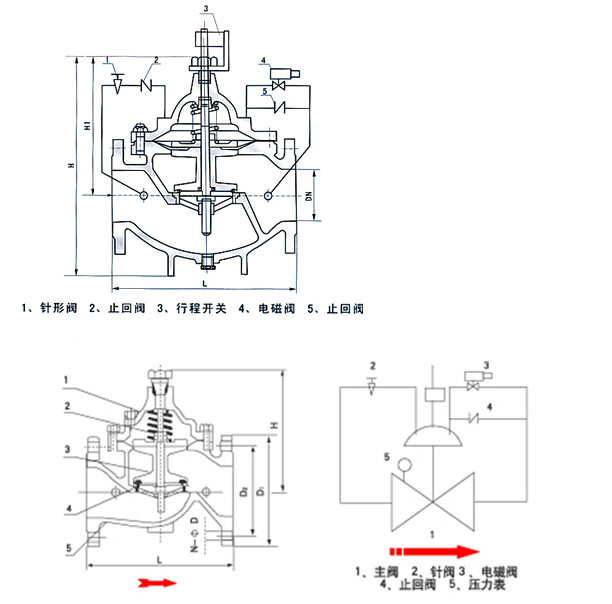

700X-10/16Q水泵控制阀结构图:


700X-10/16Q水泵控制阀主要技术参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

700X-10/16Q水泵控制阀主要零件材料

零件名称

零件材料

阀体 阀盖

QT450

阀座 阀盘

QT450铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

微型过滤器

不锈钢

700X-10/16Q水泵控制阀主要尺寸

公称通径DN

L

H

H1

A

B

50

250

335

90

170

170

65

280

345

98

180

180

80

310

355

110

190

190

100

350

365

120

200

200

125

400

445

145

215

215

150

450

460

155

230

230

200

550

505

190

255

255

250

650

550

250

295

295

300

800

710

290

325

325

350

900

725

330

380

380

400

1000

760

360

415

415

450

1000

810

445

435

435

500

1100

865

495

460

460

600

1100

935

550

520

520

700

1450

1000

605

570

570

800

1560

1100

730

620

620

900

1800

1205

800

670

670

1000

2000

1330

910

830

830

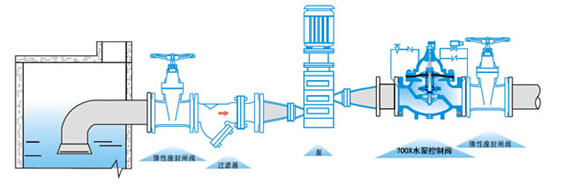

700X-10/16Q水泵控制阀安装示意图:


订货须知:

一、①700X-10/16Q水泵控制阀产品名称与型号②700X-10/16Q水泵控制阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定700X-10/16Q水泵控制阀型号,请按700X-10/16Q水泵控制阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
