Q41H/Y-16/25/40C铸钢手动硬密封球阀

Q41H/Y-16/25/40C铸钢手动硬密封球阀
产品名称: Q41H/Y-16/25/40C铸钢手动硬密封球阀
产品型号: Q41H/Y-16/25/40C
产品分类: 法兰球阀
咨询电话: 13120937397
报价 QQ: 408823840



Q41H/Y-16/25/40C铸钢手动硬密封球阀概述:

金属硬密封球阀是我公司开发的高性能阀门。阀座采用板簧加载的金属密封结构,在高温下启闭轻松。球体及阀座采用特殊硬化处理,密封面不擦伤。球阀具有双向密封功能,大小口径均采用固定球结构(DN15700mm)

Q41H/Y-16/25/40C铸钢手动硬密封球阀特点:

1)金属硬密封球阀采用偏心结构,在关闭过程中,阀座与球冷酷间的密封比压能迅速增加,从而确保了密封副的可靠密封。当阀门开启时,阀座与球体能迅速脱离,有效地减小了操作力矩,并使阀座表面与球面之间的控伤可能性降到最小。

2)金属硬密封浮动球阀(如图)采用了弹性加载结构,在正常关闭情况下确保了球体密封面与阀座密封之间的接触,在高温工况下,能有效补偿内件受热膨胀,避免因高温而导致的卡阻,适合于中小口径高温使用场合。

3)金属硬密封固定球阀除金属硬密封偏心球阀的偏心特点外,其它优点在此也具务,此外,它可双向使用,且不易在中腔沉积污物,根据用户工况条件,也可在中腔设置排污口。

4)金属硬密封球阀的球体表面采用特殊硬化处理,阀座整体用特种硬质材料或局部堆焊硬质材料,确保密封副之间的有合适的硬度差。

5)由于球体表面采用特殊的表面硬化处理,阀座采用堆焊硬质合金,所以在阀门的启闭过程中能很好经受介质冲刷,特别适合于固体颗粒和磨料介质。

6)除球体表面和阀座表面的特殊表面处理外,在其它密封材料方面采用柔性石墨、金属缠绕式垫片等,故能用于高温、高压工况,并具耐火烧功能。

Q41H/Y-16/25/40C铸钢手动硬密封球阀用途:

金属硬密封球阀适用于Class1501500PN1.616.0MPa,工作温度-29425℃(碳钢)或-40550℃(不锈钢)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。

Q41H/Y-16/25/40C铸钢手动硬密封球阀技术规范:

压力等级:Class1501500PN1.616.0MPa
公称通径:DN15700mm
设计与制造:API608API 6D GB12237
结构长度:ANSI B16.10 GB12221
连接形式:ANSI B16.5 GB91129131JB/T7490 SH3006HG2061520635
压力实验:API598ZBJ16006GB
材质:WCBCF8CF3CF8MCF3MZG1Cr18Ni9TiC4C6LZG1Cr18Ni12Mo2Ti
工作温度:-40550℃
驱动方式:手动、蜗轮蜗杆传动、气动、电动

Q41H/Y-16/25/40C铸钢手动硬密封球阀主要技术参数及执行标准:

公称通径(mm)

金属密封浮动球阀

金属密封固定球阀

金属密封三通球阀

DN15~200NPS1/2~8

DN50~500NPS2~20

DN50~300NPS2~12

公称压力(Mpa)

PN1.0~10.0Class150~60010K20K

PN1.0~16.0Class150~90010K20K

PN1.0~2.5Class15010K

阀门材料及适用工况

零件名称

材

阀体

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316L)

球体阀杆

2Cr13

1Cr18Ni9Ti

0Cr19Ni9

(304)

00Cr19N11

(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

(316)

00Cr17Ni12Mo2

(316L)

密封圈

特种硬化材料

适用介质

泥浆、纸浆、含有固体和流体等

泥浆、纸浆、蒸汽、含有固体的流体等

高温、高频、高压

适用温度

-29~150

-29~250

-29~500

设计制造

GB/T 12237-1989API 608API6DJPI 7S-48DIN3357

结构长度

GB/T 12221-1989ANSI B16.10JIS B2002

连接法兰

JB/T74~90(JB74~90)GB9112~9131HGJ44~76SH3406ANSI B16.5JIS B2212~2214

压力试验

JB/T 9092-99API 509

传动方式

手动、蜗轮蜗杆传动、气动、电动。

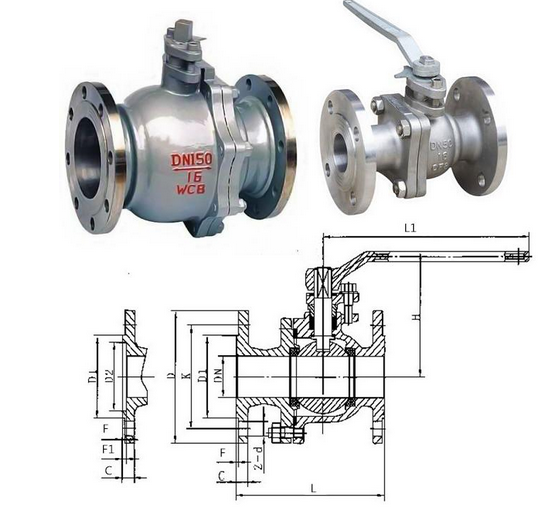

Q41H/Y-16/25/40C铸钢手动硬密封球阀结构图:Q41HY铸钢手动硬密封球阀结构图.png

订货须知:

一、①Q41H/Y-16/25/40C铸钢手动硬密封球阀产品名称与型号②Q41H/Y-16/25/40C铸钢手动硬密封球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Q41H/Y-16/25/40C铸钢手动硬密封球阀型号,请按Q41H/Y-16/25/40C铸钢手动硬密封球阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
