YQ98006-10/16Q过滤活塞式电磁控制阀

YQ98006-10/16Q过滤活塞式电磁控制阀
产品名称: YQ98006-10/16Q过滤活塞式电磁控制阀
产品型号: YQ98006-10/16Q
产品分类: 过滤活塞式水利阀
咨询电话: 13120937397
报价 QQ: 408823840



YQ98006-10/16Q过滤活塞式电磁控制概述:

YQ98006电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。当阀门从进口端给水时,水流流过针阀进入主阀上腔控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀上腔控制室内压力变低,主阀处于全开状态。当电磁导阀关闭时,主阀上腔控制室的水不能流出,控制室升压,推动活塞关闭主阀。本产品利用导阀控制阀门的开启和关闭,反映准确快速,采用三向电磁阀,维护简单。安装于各类给水系统的管道上。

YQ98006-10/16Q过滤活塞式电磁控制阀优点:

1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小、流量大、具体积小、重量轻。

YQ98006-10/16Q过滤活塞式电磁控制阀主要技术参数:

公径压力

1.6Mpa

 公称通径(DN)

40-400

 适用温度

0-100

 环境温度

-30-350

 适用介质

(如使用海水中订货需注明)

YQ98006-10/16Q过滤活塞式电磁控制主要零件材质:

零件名称

材质

阀体、阀盖

球墨铸铁、铸钢、不锈钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+丁腈橡胶

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+丁腈橡胶

过滤网

不锈钢

弹簧

不锈钢

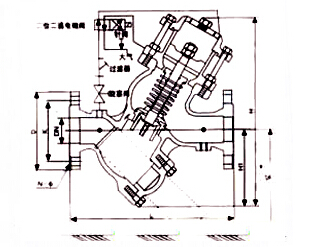

YQ98006-10/16Q过滤活塞式电磁控制阀结构图:


YQ98006型过滤活塞式电磁控制阀是一种通过电磁来控制,依靠本身介质压力来驱动的自动阀门,动作灵活、可靠。必要时可调节其开启及关闭的速度,来满足不同管网的需求。装置于管网中,阀门可根据电信号操控开启或关闭,能代替电动闸阀、电动蝶阀、免去大型电动机构,操作方便、经济实用。电磁可分两种:即常闭式、常开式,电压可选220V24V

YQ98006-10/16Q过滤活塞式电磁控制阀尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

L

250

280

335

380

425

480

750

660

740

810

860

订货须知:

一、①YQ98006-10/16Q过滤活塞式电磁控制产品名称与型号②YQ98006-10/16Q过滤活塞式电磁控制口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定YQ98006-10/16Q过滤活塞式电磁控制型号,请按YQ98006-10/16Q过滤活塞式电磁控制型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
