Y43H-10/16/25C蒸汽式减压阀
| 产品名称： | Y43H-10/16/25C蒸汽式减压阀 |
| 产品型号： | Y43H-10/16/25C |
| 产品分类： | 减压阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Y43H-10/16/25C蒸汽式减压阀概述：
蒸汽减压阀属于先导活塞式蒸汽减压阀，由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
主要用于蒸汽管路，起减压稳压作用。
Y43H-10/16/25C蒸汽式减压阀原理：
Y43H活塞式蒸汽减压阀适用于蒸汽、空气介质管路上，活塞式蒸汽减压阀使用于氧气、空气介质管路上。通过调节将使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠截肢本身能量可自动保持出口压力在一定范围内但进口压力和出口压力之差必须≥0.2MPa/cm2。
Y43H-10/16/25C蒸汽式减压阀适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保
Y43H-10/16/25C蒸汽式减压阀连接形式:
法兰式：RF MF RJ
执行标准：JB79 GB9113 ANSI B16.5

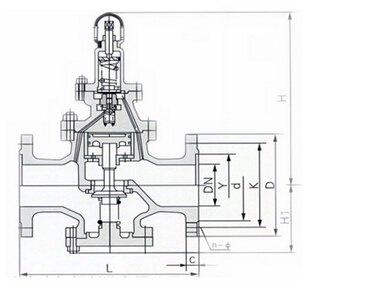

Y43H-10/16/25C蒸汽式减压阀结构图：
Y43H-10/16/25C蒸汽式减压阀主要技术参数和性能指标：
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | GB12245-1989 | |||||
*：壳体试验不包括膜片、顶盖
Y43H-10/16/25C蒸汽式减压阀主要零件材料：
零件名称 | 材料 | 零件名称 | 材料 |
阀体、阀盖、下阀盖 | 灰铸铁、铸钢 | 付阀瓣弹簧、主阀瓣弹簧 | 铬钒钢 |
付阀瓣、付阀座、主阀瓣、主阀座、膜片、活塞 | 不锈钢 | 调节弹簧 | 硅锰钢 |
活塞环 | 合金铸铁 |
Y43H-10/16/25C蒸汽式减压阀外形尺寸：
单位：mm
公称通径 | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
Y43H-10/16/25C蒸汽式减压阀外形尺寸(PN6.4-16.0)：
单位：mm
公称通径 | 外 形 尺 寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | 780 | 495 | |
订货须知：
一、①Y43H-10/16/25C蒸汽式减压阀产品名称与型号②Y43H-10/16/25C蒸汽式减压阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Y43H-10/16/25C蒸汽式减压阀型号，请按Y43H-10/16/25C蒸汽式减压阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
