PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀

产品名称：	PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀
产品型号：	PQ340F-10/16/25Q
产品分类：	双偏心半球阀
咨询电话：	13120937397
报价 QQ：	408823840

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀概述：

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀原理：

PQ340F-10/16/25Q蜗轮偏心半球阀采用偏心曲轴，使得球冠中心线与阀门流道中心线偏离一个偏心距。在阀门开启时，曲轴转过一个很小的角度，球冠就会离开阀座，球冠和阀座不再接触;反之，在阀门关闭过程中，只有在关闭瞬间，球冠才和阀座接触。这种结构使得球冠和阀座得到充分的保护，最大限度地减少了磨损，延长了阀门的使用寿命。

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀特点：

(1)解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞，使阀门关不严等问题。

(2)开关轻便，开启时球与壳体脱离，无任何接触，启动扭矩小，转动灵活。关闭时，半球与阀座的挤切作用能除去密封面上的污物，使阀门顺利启闭，安全系数高，密封性能好。

(3)密封面的偏心结构，使球面能自动补偿磨损，能保持阀门的密封，使用寿命长。

(4)该阀门T型是属于耐磨硬密封球阀，它的密封副材料是特殊的，密封面要经过特殊耐磨处理。处理后表面硬度可达到HRC65-72度，故阀门的耐磨性能特别好。

(5)阀门表面油漆，有常温和高温两种。高温用耐温600℃的进口漆，喷涂后，高温使用不烧漆、炭化、焦化现象、不变色。

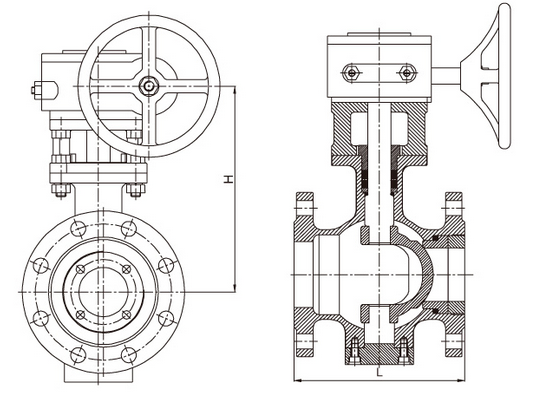

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀结构图：

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀功能：

(1)蜗轮偏心半球阀由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成，通过偏心轴旋转90°来实现阀门的启闭，起到截断介质的作用。

(2)蜗轮偏心半球阀保证了阀门在开启或关闭过程中，阀座和球冠没有相互摩擦，偏心半球阀采用偏心曲轴，使得球冠中心线与阀门流道中心线偏离一个偏心距。在阀门开启时，曲轴转过一个很小的角度，球冠就会离开阀座，球冠和阀座不再接触;反之，在阀门关闭过程中，只有在关闭瞬间，球冠才和阀座接触。

(3)蜗轮偏心半球阀采用上装式结构，在维修过程中，不需从管线中拆卸下来，只需卸下阀盖上的螺栓，取下阀盖，从而可以取出偏心轴，这样保证了阀门能够在线维修。

(4)蜗轮偏心半球阀在开启时应保证流道完全畅通，在运行时水头损失小。球体采用半圆形通道，具有良好的流通性能和线性调节性能，且杂质不会沉积在阀体中腔内。

(5)蜗轮偏心半球阀应有足够的强度，偏心曲轴采用固定球结构，在高流速下无任何振动，壳体试验按国家标准GB13927-1992执行。

(6)蜗轮偏心半球阀不允许有外漏，上、下轴端应采用至少2道O形密封圈密封。

蜗轮偏心半球阀具有切削功能，在关闭时能将介质中杂物(树枝、纺织袋等)切断，保证阀门正常启闭。

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀主要零件材料：

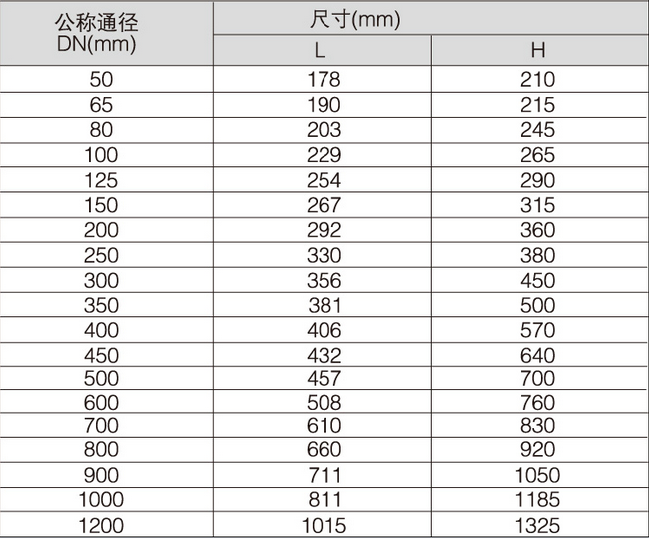

PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀主要外形尺寸：

订货须知：

一、①PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀产品名称与型号②PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀型号，请按PQ340F-10/16/25Q球墨铸铁蜗轮偏心半球阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
