H142X-10/16液压水位控制阀

H142X-10/16液压水位控制阀
产品名称: H142X-10/16液压水位控制阀
产品型号: H142X-10/16
产品分类: 其他水力控制阀
咨询电话: 13120937397
报价 QQ: 408823840



H142X-10/16液压水位控制阀概述:
H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。

H142X-10/16液压水位控制阀工作原理:

当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。

H142X-10/16液压水位控制阀特点:

1、运用液压原理控制,结构新颖合理。

2、工作平稳可靠。在规定的使用压力范围内,可保证无水锤冲击。

3、重量轻,体积小。

4、安装维修方便。

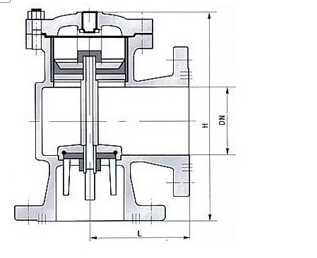

H142X-10/16液压水位控制阀结构图:


H142X-10/16液压水位控制阀适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

H142X-10/16液压水位控制阀主要零件材料

材料

阀体

HT200QT450

阀瓣

HT200QT450

阀盖

HT200QT450

阀杆

2Cr13

隔膜

腈纶帘线衬丁晴胶

H142X-10/16液压水位控制阀技术参数:

适用介质

介质温度

适用压力

公称压力

洁净水

080℃

0.21.0MPa

0.61.01.6MPa


H142X-10/16液压水位控制阀主要外形尺寸:

DN

40

50

65

80

100

125

H

107

115

125

135

146

165

L

235

243

258

280

307

358

DN

150

200

250

300

350


H

180

215

255

285

325


L

400

490

576

663

750

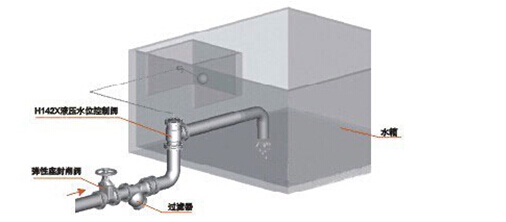

H142X-10/16液压水位控制阀安装示意图:


H142X-10/16液压水位控制阀安装形式及注意事项:

将该阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰H142X-4T-A0.6MPa标准法兰;H142X-10-A1MPa标准法兰。进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。浮球阀安装应距离水管一米以上;在水箱内出水管高于水位线处钻一小孔,以防直空回水。使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。液压水位控制阀因主阀关闭要滞后浮球阀关闭约3050秒,故水箱要有足够的空余容积,以防溢水。为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器。如安装在地下水池,则应在地下泵房安装报警装置。

订货须知:

一、①H142X-10/16液压水位控制阀产品名称与型号②H142X-10/16液压水位控制阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定H142X-10/16液压水位控制阀型号,请按H142X-10/16液压水位控制阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
