Q11F-16-25P不锈钢一片式丝口球阀
Q11F-16-25P不锈钢一片式丝口球阀概述:
Q11F型一片式内螺纹球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油化工城市给排水等要求严格切断的工况。
Q11F-16-25P不锈钢一片式丝口球阀特点:
Q11F一片式不锈钢球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,适用范围广。
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
Q11F-16-25P不锈钢一片式丝口球阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
Q11F-16-25P不锈钢一片式丝口球阀产品特征:
公称压力 | 适用介质 | 适用稳定范围 | 螺纹类型 |
1.6-6.4MPa | 水、油、气及某些腐蚀性液体(W。O。G) | -20~232℃~350℃ | G。NPT。BSPT。BSP。DI259/2999 |

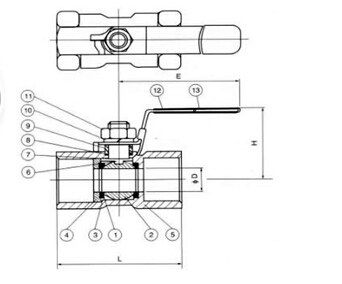

Q11F-16-25P不锈钢一片式丝口球阀结构图:
Q11F-16-25P不锈钢一片式丝口球阀零件材料:
零件名称 | 材质 |
密封圈 | 聚四氟乙烯PTFE |
球体 | 不锈钢304、SS316 |
密封垫 | 聚四氟乙烯PTFE |
阀盖 | 不锈钢304、SS316 |
阀体 | 不锈钢CF8M |
阀杆 | 不锈钢304、SS316 |
止推垫圈 | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE |
填料压盖螺母 | 不锈钢SS304 |
垫圈 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 |
手柄套 | 塑料PLASTIC |
手柄 | 不锈钢SS304 |
Q11F-16-25P不锈钢一片式丝口球阀外形尺寸:
SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
重量WT(g) | 55 | 95 | 165 | 250 | 405 | 625 | 850 | 1400 |
订货须知:
一、①Q11F-16-25P不锈钢一片式丝口球阀产品名称与型号②Q11F-16-25P不锈钢一片式丝口球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q11F-16-25P不锈钢一片式丝口球阀型号,请按Q11F-16-25P不锈钢一片式丝口球阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
