Q11F-16-64P不锈钢三片式丝口球阀

Q11F-16-64P不锈钢三片式丝口球阀
产品名称: Q11F-16-64P不锈钢三片式丝口球阀
产品型号: Q11F-16-64P
产品分类: 丝口球阀
咨询电话: 13120937397
报价 QQ: 408823840



Q11F-16-64P不锈钢三片式丝口球阀概述

不锈钢三片式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中、化工产品、医药和食品生产种水电、火电和核电的电力生产系统中城市和工业企业的给排水、供热、和供气系统中、农田的排灌系统中治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照三片式内螺纹球阀及对焊连接球阀适用于PN1.04.0MPa,工作温度-29180℃(密封圈为增强聚四氟乙烯)-29300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。预定的程序输送到各个指定点。

Q11F-16-64P不锈钢三片式丝口球阀特点

1、在各种阀门中,球阀的流动阻力小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。该阀方向可任意选择,具有双向作用。

2、操作方便,开关迅速,球阀旋转90°即可全关全开,启闭迅速,气动,电动可任意调动。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻、节能效果好,便于管道安装。

3、本公司生产阀门管件连接方式有:内螺纹、法兰、对焊、插焊、快装等!其安装有,水平管道,垂直管道均可安装等。

4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。

5、防渗漏效果极佳,具开关寿命可高出其他设备5-10倍。

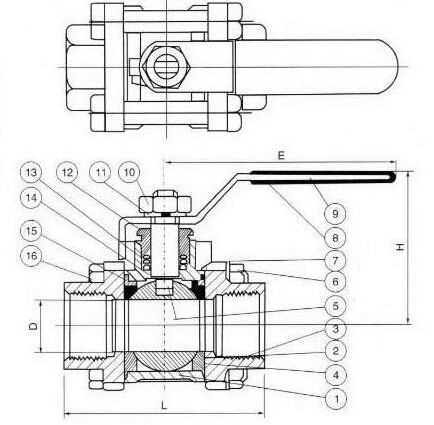

Q11F-16-64P不锈钢三片式丝口球阀结构图

Q11F不锈钢三片式丝口球阀

Q11F-16-64P不锈钢三片式丝口球阀主要零件材料

序号NO

零件名称

材质

1

密封圈

聚四氟乙烯PTFE

2

球体

不锈钢SS316

3

密封垫

聚四氟乙烯PTFE

4

阀盖

不锈钢SS316

5

阀体

不锈钢CF8M

6

阀杆

不锈钢SS316

7

止推垫圈

聚四氟乙烯PTFE

8

填料

聚四氟乙烯PTFE

9

填料压盖螺母

不锈钢SS304

10

垫圈

不锈钢SS304

11

阀杆螺母

不锈钢SS304

12

手柄套

塑料

13

手柄

不锈钢SS304

Q11F-16-64P不锈钢三片式丝口球阀主要连接尺寸及重量


SIZE

1/4

3/8

1/2

3/4

1

11/4

11/2

2

21/2

3

4

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

82

90

112

120

145

185

210

268

H

100

100

130

130

165

165

190

190

250

250

280

E

100

100

130

130

165

165

190

190

250

250

280

订货须知:

一、①Q11F-16-64P不锈钢三片式丝口球阀产品名称与型号②Q11F-16-64P不锈钢三片式丝口球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Q11F-16-64P不锈钢三片式丝口球阀型号,请按Q11F-16-64P不锈钢三片式丝口球阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
