D371F46-10/16C衬氟涡轮对夹蝶阀

D371F46-10/16C衬氟涡轮对夹蝶阀
产品名称: D371F46-10/16C衬氟涡轮对夹蝶阀
产品型号: D371F46-10/16C
产品分类: 衬氟蝶阀
咨询电话: 13120937397
报价 QQ: 408823840



D371F46-10/16C衬氟涡轮对夹蝶阀概述:
蜗轮对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱,王水等具有强腐蚀的介质。
D371F46-10/16C衬氟涡轮对夹蝶阀设计规范:
遵循GB/T12238API609MSSSP-67标准
D371F46-10/16C衬氟涡轮对夹蝶阀主要零件材料:

型号

阀体

蝶板

阀杆

密封挡圈

填衬

D71F46-10/16C

WCBF46

WCBF46

2Cr13

聚四氟乙烯F4PTFE

硅橡胶

D371F46-10/16C

WCBF46

WCBF46

D371F46-10/16C衬氟涡轮对夹蝶阀规格型号:
公称通径:DN151000mm
公称压力:PN1.01.6Mpa
连接形式:对夹式

适用介质:硫酸,氢氟酸,磷酸,氯气,强碱,王水等任意具有强腐蚀性的介质。

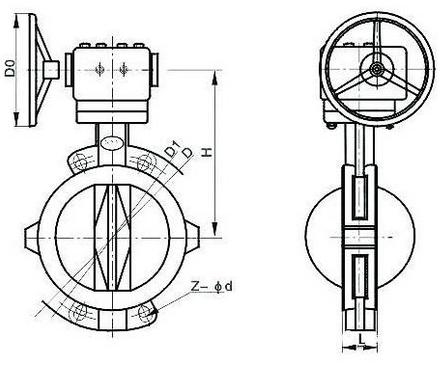

D371F46-10/16C衬氟涡轮对夹蝶阀结构图


D371F46-10/16C衬氟涡轮对夹蝶阀性能参数

型号

公称压力PN(MPa)

壳体试验压力(MPa)

密封试验压力(MPa)

工作温度(℃)

适用介质

D371F46-10

1.0

1.5

1.1

-20150

硫酸、氢氟酸、磷酸、硝酸盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀质

D371F46-16

1.6

2.4

1.76

-20150



D371F46-10/16C衬氟涡轮对夹蝶阀安装尺寸:

公称通径DN(mm)

尺寸(mm)

L

H1

H2

D1

D2

D0

50

43

75

150

49

98

140

65

46

83

155

62

115

140

80

46

90

175

77

133

160

100

52

100

180

97

148

200

125

56

105

201

122

185

200

150

56

133

225

147

215

240

200

60

165

260

197

265

280

250

68

196

296

247

320

280

300

78

225

330

295

370

320

350

78

264

360

340

430

320

400

102

285

410

390

485

320

450

114

310

455

440

540

320

500

127

350

495

490

590

320

600

154

410

550

590

690

400

700

165

495

650

685

800

400

800

190

550

720

785

900

400

订货须知:

一、①D371F46-10/16C衬氟涡轮对夹蝶阀产品名称与型号②D371F46-10/16C衬氟涡轮对夹蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D371F46-10/16C衬氟涡轮对夹蝶阀型号,请按D371F46-10/16C衬氟涡轮对夹蝶阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
