J45F46-10/16C衬氟直流式截止阀
| 产品名称： | J45F46-10/16C衬氟直流式截止阀 |
| 产品型号： | J45F46-10/16C |
| 产品分类： | 衬氟截止阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
J45F46-10/16C衬氟直流式截止阀概述
J45F46衬氟直流式截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
J45F46-10/16C衬氟直流式截止阀基本结构
1、塑料衬里J41型直通式、J45型直流式、J44型直角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
J45F46-10/16C衬氟直流式截止阀设计规范
遵循GB/T 12233，GB/T12235，ANSI B 16.34标准
3、驱动方式
手动衬氟直流截止阀、蜗轮转动衬氟直流截止阀、气动（常开或常闭）衬氟直流截止阀、电动衬氟直流截止阀

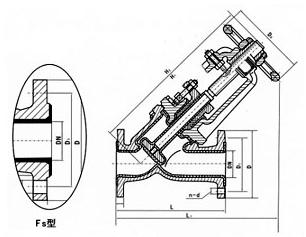

J45F46-10/16C衬氟直流式截止阀结构图
J45F46-10/16C衬氟直流式截止阀技术规范
设计标准 | GB12233/GB12233 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 手动、电动、气动 |
J45F46-10/16C衬氟直流式截止阀主要零部件材料表：
零件名称 | 阀体、阀瓣 | 阀盖 | 阀杆、阀瓣 | 手轮廓 |
材料 | WCB衬氟塑料、衬橡胶 | WCB衬氟塑料、衬橡胶 | 45衬氟塑料衬橡胶 | WCB |
J45F46-10/16C衬氟直流式截止阀主要连接尺寸及重量：
型号 | 公称通径DN（mm） | 尺寸（mm） | 质量（kg） | |||||||
L | D | D1 | D | H1 | b | Do | n-d | |||
25 | 160 | 100 | 75 | 60 | 205 | 16 | 120 | 4-11 | 4.5 | |
32 | 180 | 120 | 90 | 70 | - | 16 | 160 | 4-13.5 | 13 | |
40 | 200 | 130 | 100 | 80 | 250 | 16 | 160 | 4-13.5 | 14 | |
50 | 230 | 140 | 110 | 90 | 290 | 16 | 160 | 4-13.5 | 16.5 | |
65 | 290 | 160 | 130 | 100 | 310 | 16 | 180 | 4-13.5 | ||
80 | 310 | 190 | 150 | 125 | 358 | 18 | 200 | 4-17.5 | 36 | |
100 | 350 | 210 | 170 | 145 | 428 | 18 | 200 | 4-17.5 | 50 | |
125 | 400 | 240 | 200 | 175 | 510 | 20 | 280 | 8-17.5 | 68 | |
150 | 480 | 265 | 225 | 200 | 550 | 20 | 280 | 8-17.5 | 90 | |
200 | 600 | 30 | 280 | 255 | 635 | 22 | 400 | 8-17.5 | 146 | |
250 | 730 | 375 | 335 | 312 | 24 | 12-.17.5 | ||||
订货须知：
一、①J45F46-10/16C衬氟直流式截止阀产品名称与型号②J45F46-10/16C衬氟直流式截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J45F46-10/16C衬氟直流式截止阀型号，请按J45F46-10/16C衬氟直流式截止阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
