KP43-10快速排气阀
KP43-10快速排气阀概述:
KP快速排气阀设计合理,结构简单,体积小,排气量大,我厂在原基础上进行大量改进,使KP型更完美,产品合格率可达100%。KP快速排气阀用于管道最高点或闭气的地方来排除管内气体疏通管道,使管道运转正常,出水量达到设计要求,如不装此产品,管内气体形成气阻使管道出水量达不到设计要求。管道在运转时出现停电,停泵管道随时会出现负压力会引起管道振动或破裂,该排气阀(吸气阀)就快速吸入大量空气,防止管道振动或破裂,确保管路安全。
KP43-10快速排气阀作用原理:
KP快速排气阀,当水进入管内时,浮球停在球桶下部进行大量排气,当气排完时,水进入阀内通过球桶把球浮起关闭,停止排气,管道在正常运转时自然会产生少量气体,这些气体会集中到管内上部到相当程度,阀内水与球随时下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。
KP43-10快速排气阀主要特点:
1、能够排除管道中的气体,减少阻力节约能源。
2、当管道负压时,本产品能快速自动吸入空气防止管道破裂;英科牌。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢,使用寿命长,安全可靠。

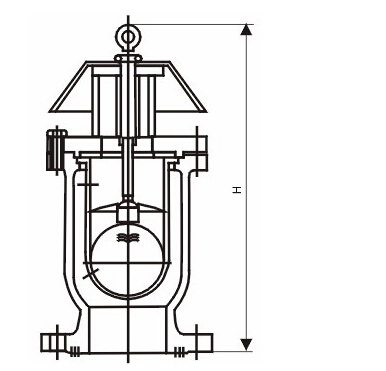

KP43-10快速排气阀结构图:
KP43-10快速排气阀主要用途:
KP快速排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。 本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
KP43-10快速排气阀技术能数:
1、介质:清水
2、使用温度:常温
3、阀体:球墨铸铁
4、浮球与塞头:不锈钢
5、密封材料:丁腈橡胶
6、阀体强度试压:1.5Mpa
7、密封试验压力:0.05-1.1Mpa
KP43-10快速排气阀排气量表:
规格 | 25 | 50 | 80 | 80 | 100 | 150 |
200立方米/小时 | 4-8 | 11-22 | 22-40 | 42-60 | 61-122 | 83-166 |
KP43-10快速排气阀连接尺寸:
公称通径 | D | D1 | D2 | D3 | H | Z-φd |
DMmm | ||||||
25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
50 | 160 | 125 | 102 | 160 | 340 | 4-14 |
80 | 195 | 160 | 135 | 205 | 490 | 4-18 |
100 | 215 | 180 | 158 | 240 | 545 | 8-18 |
150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
订货须知:
一、①KP43-10快速排气阀产品名称与型号②KP43-10快速排气阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定KP43-10快速排气阀型号,请按KP43-10快速排气阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
