P41X单口快速排气阀

P41X单口快速排气阀
产品名称: P41X单口快速排气阀
产品型号: P41X
产品分类: 排气阀
咨询电话: 13120937397
报价 QQ: 408823840



P41X单口快速排气阀概述:

单口快速排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。能够排除管道中的气体,减少阻力节约能源。当管道负压时能快速自动吸入空气防止管道破裂。排气能力是普通双孔排气阀多倍。浮球托架为不锈钢,使用寿命长,安全可靠。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

P41X单口快速排气阀工作原理:

管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。

P41X单口快速排气阀特点:

1、能够排除管道中的气体,养活阻力,节约能源。
2、排气能力是普通双口排气阀的多倍。
3、当管道负压时,本产品能快速自动吸气,防止管道破裂。
4、浮球为不锈钢,使用寿命长,安全可靠。

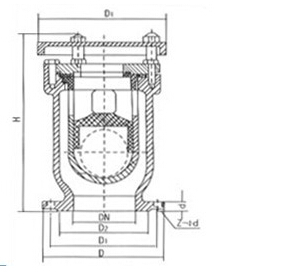

P41X单口快速排气阀结构图:


P41X单口快速排气阀每小时排气量表:

规格

25

50

80

100

150

200

立方米/小时

2-88

85-3521

14-597

22-904

34-1413

66-2709

P41X单口快速排气阀技术参数:

1、介质:清水
2、温度:0-80
3、阀体材料:球墨铸铁
4、浮球:不锈钢

P41X单口快速排气阀连接尺寸表:

公称通径
mm

尺寸(mm

H

D

D0

D1

D1

Z-фd

50

270

160

200

125

125

4-14

65

270

180

200

145

145

4-18

80

330

195

230

160

160

4-18

100

350

215

250

180

180

8-18

150

450

280

300

240

240

8-23

200

470

335

330

295

295

8-23

订货须知:

一、①P41X单口快速排气阀产品名称与型号②P41X单口快速排气阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定P41X单口快速排气阀型号,请按P41X单口快速排气阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
