QB1-10法兰式单口排气阀
QB1-10法兰式单口排气阀概述:
QB1单口自动排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。
QB1-10法兰式单口排气阀作用原理:
当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,标光牌排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。
QB1-10法兰式单口排气阀用途及主要性能规范:
1、排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
2、安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。
3、如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。

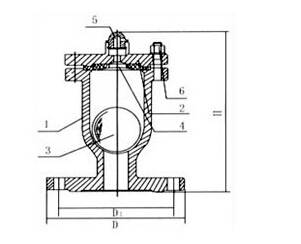

QB1-10法兰式单口排气阀结构图:
QB1-10法兰式单口排气阀主要零配件:
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
阀体 | 空心球 | 密封垫 | 阀盖 | 排气咀 | 垫圈 | 螺母 | 双头螺柱 |
QB1-10法兰式单口排气阀主要外形连接尺寸:
型号 | 公称通径Dg | 主要及连接尺寸 | 阀体材料 | ||||
D | D1 | D2 | H | 介质 | |||
QB1-10法兰式 | 15 | 195 | 160 | 85 | 330 | 水 | 球墨铸铁、铸钢 |
20 | 195 | 160 | 85 | 330 | 水 | 球墨铸铁、铸钢 | |
25 | 195 | 160 | 85 | 330 | 水 | 球墨铸铁、铸钢 | |
QB1-10丝口式 | 1/2" | 280 | 水 | 球墨铸铁、铸钢 | |||
3/4" | 280 | 水 | 球墨铸铁、铸钢 | ||||
1" | 280 | 水 | 球墨铸铁、铸钢 | ||||
11/4" | 280 | 水 | 球墨铸铁、铸钢 | ||||
11/2" | 280 | 水 | 球墨铸铁、铸钢 |
订货须知:
一、①QB1-10法兰式单口排气阀产品名称与型号②QB1-10法兰式单口排气阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定QB1-10法兰式单口排气阀型号,请按QB1-10法兰式单口排气阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
