HH46X/HH48X/HH49X-10/16微阻缓闭蝶型止回阀

HH46X/HH48X/HH49X-10/16微阻缓闭蝶型止回阀
产品名称: HH46X/HH48X/HH49X-10/16微阻缓闭蝶型止回阀
产品型号: HH46X/HH48X/HH49X-10/16
产品分类: 给排水用止回阀
咨询电话: 13120937397
报价 QQ: 408823840



HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀概述:

HH46X/HH48X/HH49X微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。

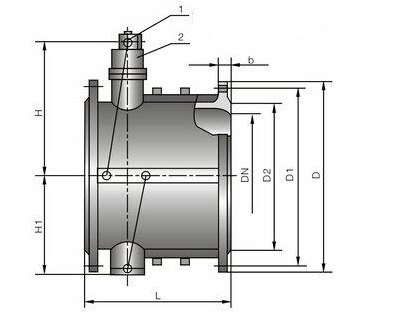

HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀结构图:

HH46X/HH48X/HH49X微阻缓闭蝶型止回阀结构图.jpg

HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀主要特点:

1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

2、缓闭系统性能优良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破环性水锤。

3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。

4、橡胶缓冲,启闭平稳,无震动,无噪音。

5、比老式止回阀流阻小,有明显的节能效果。

HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀性能规范:

公称压力:1.02.5MPa

公称通经:401000mm

缓闭时间:360

适用介质:清水、污水、海水

适用温度:080℃(如需要,可达200℃)

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀主要零件材质


零件名称

阀体

阀瓣

阀杆、油缸、活塞

弹簧

阀座

材料

铸铁、铸钢

碳钢

不锈钢

不锈钢

丁腈橡胶

HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀主要技术参数


型号

公称压力
MPa

强度试验压力(MPa

密封压力(MPa

适用温度
(℃)

适用介质

缓闭时间

HH46X
HDH48X
HH49X

1.0

1.5

1.1

80

海水
污水
清水

60

1.6

2.4

1.76

2.5

3.75

2.75

HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀外型连接尺寸:

(法兰连接尺寸:按JB/T79-94标准)


公称压力
PN(MPa)

公称通径
DN(mm)

尺寸(mm

公称压力
PN(MPa)

公称通径
DN(mm)

尺寸(mm

L

H

H1

L

H

H1

1.0 1.6 2.5

40

140

200

88

1.0 1.6 2.5

350

290

480

297

50

150

215

98

400

310

550

324

65

170

225

108

450

330

585

351

80

180

235

118

500

350

640

379

100

190

280

130

600

390

720

434

125

200

290

148

700

430

780

491

150

210

310

172

800

470

840

549

200

230

350

210

900

510

990

600

250

250

415

240

1000

550

1050

655

300

270

450

264

1200

630

1210

770

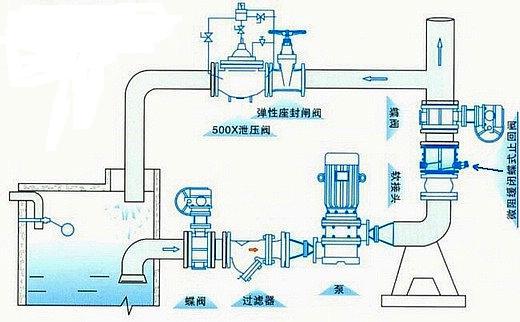

HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀安装示意图:


订货须知:

一、①HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀产品名称与型号②HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀型号,请按HH46X/HH48X/HH49X-10/16阻缓闭蝶型止回阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
