HH77X-10/16Q蝶形止回阀

HH77X-10/16Q蝶形止回阀
产品名称: HH77X-10/16Q蝶形止回阀
产品型号: HH77X-10/16Q
产品分类: 给排水用止回阀
咨询电话: 13120937397
报价 QQ: 408823840



HH77X-10/16Q止回阀概述:

HH77X蝶形止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。

HH77X-10/16Q止回阀适用范围:

该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。所以适用于高层建筑给水管网,有一定化学腐蚀性介质管网、安装空间有限制的管网,还适用于污水管网

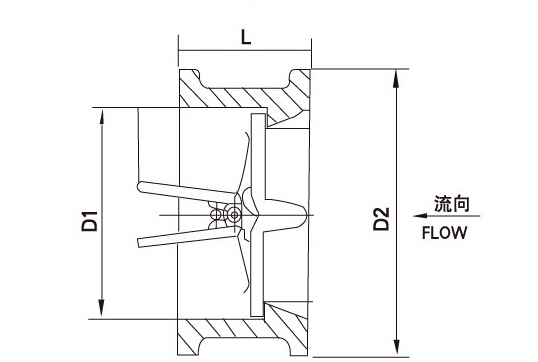

HH77X-10/16Q止回阀结构图:


HH77X-10/16Q止回阀特点:

1、密封阀座采用多条窄带设计,阀座直接硫化到阀体上,使密封可靠性大大提高,达到完全密封,实现零泄漏。

2、结构性能安全可靠,抗干扰性强,关闭速度快,水头损失小。

3、结构长度短,刚性好,安装方便。

4、主要零部件材质可选范围宽,使用介质范围广。

HH77X-10/16Q止回阀主要零件材料:

型号

阀体

阀瓣

阀杆

弹簧

阀座

HH77X-10

QT450

QT450304

铝青铜

2Cr13

50Cr

橡胶

BUNA-N

Rubber

BUNA-N

HH77X-16

HH77X-10/16Q止回阀主要技术参数:

型号

公称压力PN(MPa)

壳体试验压力(MPa

密封试验压力(MPa

最高工作压力

HH77X-10

1.0

1.5

1.1

1.0

HH77X-16

1.6

2.4

1.76

1.6


HH77X-10/16Q止回阀主要外形尺寸:

公称通径
DN(mm)

L

D2

D3

H77X

H77HH77YH77W

50

43

100

43

46

80

64

105

7l

80

100

64

155

91

94

125

70

185

115

118

150

76

210

14l

145

200

89

265

191

200

250

114

320

230

250

300

114

375

290

300

350

127

435

340

340

400

140

485

376

390

450

152

545

427

427

500

152

608

479

490

600

178

718

579

588

700

229

800

675

686

800

241

905

774

784

900

241

1005

875

-

1000

300

1115

974

-

1200

360

1325

1165

-

订货须知:

一、①HH77X-10/16Q止回阀产品名称与型号②HH77X-10/16Q止回阀

口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定HH77X-10/16Q止回阀型号,请按HH77X-10/16Q止回阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
