H41H-16/25C铸钢升降式止回阀
| 产品名称： | H41H-16/25C铸钢升降式止回阀 |
| 产品型号： | H41H-16/25C |
| 产品分类： | 铸钢止回阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
H41H-16/25C铸钢升降式止回阀概述：
H41H升降式止回阀阀瓣沿着中心定位作升降运动,衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠.密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
H41H升降式止回阀只能安装在水平管道上，高压小口径的止回阀阀瓣可采用圆球形，H41H止回阀的阀体形状与截止阀一样(可与截止阀通用)，因此它的流体阻力系数较大，但密封性较旋启式好。
H41H-16/25C铸钢升降式止回阀工作原理：
当介质进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
开阀时，水泵的介质压力将阀瓣缓慢冲开，管线中介质连通；管线运行时，阀瓣浮于水中；当管线停止运行或现场事故停泵时，管道中的压力 介质返回带动阀瓣关闭，管线中介质被截断。
H41H-16/25C铸钢升降式止回阀适用范围：
升降式止回阀选用于公称压力PN1.6～6.4MPa，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
H41H-16/25C铸钢升降式止回阀结构特点：
1.止回阀产品设计制造按GB/T12235设计制造检验，密封可靠，性能优良。
2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
4.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
5.可按用户要求制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

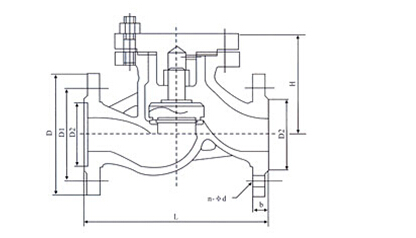

H41H-16/25C铸钢升降式止回阀结构图：
H41H-16/25C铸钢升降式止回阀主要性能规范：
试验压力 | 公称压力（MPa） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
壳体试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
阀体材料 | WCB(C) | CF8(P) | CF8M(R) | WC6 | WC9 |
工作温度 | ≤425 | ≤100 | ≤100 | ≤550 | ≤550 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 水、蒸汽 | 水、蒸汽 |
H41H-16/25C铸钢升降式止回阀标准规范：
设计制造：GB12235
结构长度：GB12221
连接法兰：JB/T79-1994
试验与检验：JB/T9092-1999
H41H-16/25C铸钢升降式止回阀主要零件材料：
零件名称 | 阀体、阀盖、阀瓣 | 密封面 | 摇杆 | 销轴 | 垫片 |
零件材料 | 碳钢 | 堆焊硬质合金 | 碳钢 | 铬不锈钢 | 柔性石墨+304 |
H41H-16/25C铸钢升降式止回阀主要连接尺寸：
公称通径 | PN1.6/2.5/4.0MPa | PN6.4MPa | PN10.0MPa | |||
L | H | L | H | L | H | |
DN32 | 180 | 100 | 260 | 160 | 260 | 165 |
DN40 | 200 | 110 | 260 | 165 | 260 | 170 |
DN50 | 230 | 115 | 300 | 170 | 300 | 175 |
DN65 | 290 | 140 | 340 | 185 | 340 | 190 |
DN80 | 310 | 170 | 380 | 205 | 380 | 235 |
DN100 | 350 | 200 | 430 | 230 | 430 | 265 |
DN125 | 400 | 230 | 500 | 265 | 500 | 310 |
DN150 | 480 | 255 | 550 | 310 | 550 | 350 |
DN200 | 600 | 285 | 650 | 350 | 650 | 400 |
订货须知：
一、①H41H-16/25C铸钢升降式止回阀产品名称与型号②H41H-16/25C铸钢升降式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H41H-16/25C铸钢升降式止回阀型号，请按H41H-16/25C铸钢升降式止回阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
