H42H-16/25C铸钢立式止回阀

H42H-16/25C铸钢立式止回阀
产品名称: H42H-16/25C铸钢立式止回阀
产品型号: H42H-16/25C
产品分类: 铸钢止回阀
咨询电话: 13120937397
报价 QQ: 408823840



H42H-16/25C铸钢立式止回阀概述:

止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。H42H铸钢立式止回阀主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

H42H-16/25C铸钢立式止回阀工作原理:

H42H铸钢立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的压力作用下,顶开立式止回阀中的阀瓣,使阀门自动开启。当进口端介质压力低于出口端时,弹簧将阀瓣推向阀座而使阀门关闭(注:卧式安装下需加弹簧,立式管道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下,会自动关闭)

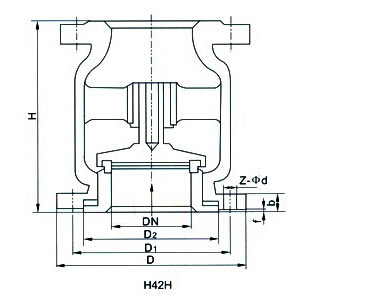

H42H-16/25C铸钢立式止回阀结构图:


产品名称

H42H铸钢立式止回阀

产品型号

H42H

公称通径

DN15-DN200

压力范围

1.6-4.0MPa

阀体材质

铸钢、WCB、碳钢

H42H-16/25C铸钢立式止回阀应用规范

设计与制造

GB/T12235

连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB/T79

检验与试验

JB/T9092

材料

碳钢

GB/T12229

不锈钢

GB/T12230

合金钢

Q/ZB66

标志

GB/T12220

供货

JB/T7928

H42H-16/25C铸钢立式止回阀性能和使用范围:

适用介质:水、油品、蒸汽。
适合温度:≤425℃
阀门试验压力及阀门在各级温度下的最大工作压力。

型号

公称

试验压力

工作温度()

压力

强度

密封

低压密封


()Mpa

()空气(Mpa)

(空气)Mpa

H42H-16C

1.6

2.4

1.8

0.6

425

H42H-25C

2.5

3.8

2.8

0.6

425

H42H-40C

4

6

4.4

0.6

425

型号+(材质)

公称压力PNMPa

试验压力P3(MPa)

适用温度(℃)

适用介质

壳体

密封

H42H-16C(碳钢)

1.6

2.4

1.76

425

水、油品

H42H-16P304

200

弱腐蚀介质

H42H-25P304

2.5

3.75

2.75

H42H-25R316

腐蚀性介质

H42H-40P304

4

6

4.4

弱腐蚀性介质

H42H-40R316

腐蚀性介质

H42Y-40I(铬钼钢)

550

水、油品

H42H-16C铸钢立式止回阀主要安装尺寸及重量:

GB1.6MPa

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

80

90

105

110

120

140

160

185

210

275

300

380

D

95

105

115

135

145

160

180

200

215

245

280

335

Wt

-

-

-

-

-

7.5

9.5

11

19.5

36.5

48

65

H42H-25C铸钢立式止回阀主要安装尺寸及重量:

GB2.5MPa

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

80

90

105

110

120

140

160

185

210

275

300

380

D

95

105

115

135

145

160

180

195

230

270

300

360

Wt






7.5

9.5

12

20

38

49

70

H42H-16/25C铸钢立式止回阀使用说明:

1.本阀门是工业管道上必不可少的装置,安装时仔细核对阀门标志及铭牌是否符合作用要求。

2.安装前必将阀门清洗干净,并清除运输过程中所造成的缺陷。

3.安装后的阀门应经常保持清洁,阀杆螺纹部分须定期加油。

4.本阀门应存放在干燥通风的室内,长期存放,应经常检查,防止锈蚀。

注意:使用中,螺杆压盖会出现湿漏,应将压盖螺丝拧紧。

订货须知:

一、①H42H-16/25C铸钢立式止回阀产品名称与型号②H42H-16/25C铸钢立式止回阀铸钢立式止回阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定H42H-16/25C铸钢立式止回阀型号,请H42H-16/25C铸钢立式止回阀型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
