H44H-150LB美标铸钢止回阀
| 产品名称： | H44H-150LB美标铸钢止回阀 |
| 产品型号： | H44H-150LB |
| 产品分类： | 铸钢止回阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
H44H-150LB美标铸钢止回阀概述：
H44H美标止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
H44H-150LB美标铸钢止回阀结构特点：
H44H美标止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

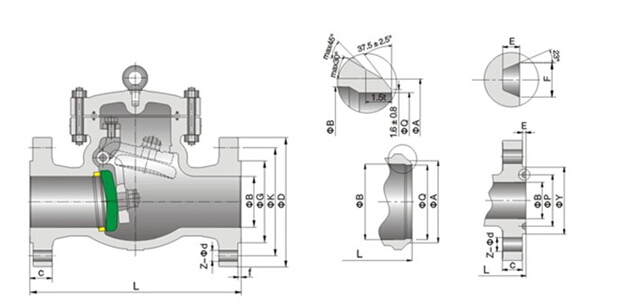

H44H-150LB美标铸钢止回阀结构图：
H44H-150LB美标铸钢止回阀标准规范：
设计制造标准：API 6D
结构长度标准：ASME B 16.10
连接法兰标准：ASME B 16.5
压力温度等级：ASME B 16.34
试验检验标准：API 698
1、产品的设计制造符合美国国家标准ANSIB16.34,美国石油学会标准API16D要求。
2、阀瓣为旋启式，流道直通，水平管道垂直管道均可安装。
3、摇杆销轴采用内装式结构，减少了外泄漏缺点。
4、阀体阀盖为螺栓连接，高压情况下等级大于Class 600Lb,中法兰采用内压自密封结构，使得产品体积重量轻，密封可靠。标准（防火、防静电）
H44H-150LB美标铸钢止回阀试验压力：
试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |||||
介质 | 水 | 气 | |||||||
单位 | MPa | ibf/in2 | MPa | ibf/in2 | MPa | ibf/in2 | MPa | ibf/in2 | |
压力等级 | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 0.5-1.7 | 60-100 |
（磅级） | 300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | ||
400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | |||
600 | 15.3 | 2225 | 11.2 | 1630 | 11.2 | 1630 | |||
900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 | |||
1500 | 38.4 | 5575 | 28.1 | 4080 | 28.1 | 4080 | |||

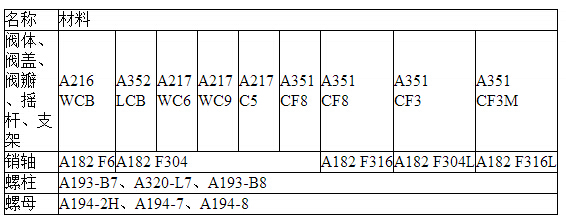

H44H-150LB美标铸钢止回阀主要零件材料：
H44H-150LB美标铸钢止回阀外形连接尺寸：
公称压力 | 规格 | 尺寸（mm） | |||||||
inch | DN | L | D | D1 | D2 | b | Z-d | H | |
150Lb | 1 | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-15 | 90 |
1-1/2 | 40 | 165 | 127 | 98.5 | 73 | 15 | 4-15 | 115 | |
2 | 50 | 203 | 152 | 120.7 | 92 | 16 | 4-19 | 150 | |
2-1/2 | 65 | 216 | 177.8 | 139.7 | 104.7 | 18 | 4-19 | 160 | |
3 | 80 | 241 | 190.5 | 152.4 | 127 | 19 | 4-19 | 180 | |
4 | 100 | 292 | 229 | 190.5 | 157 | 24 | 8-19 | 220 | |
5 | 125 | 330 | 254 | 216 | 185.7 | 26 | 8-22 | 280 | |
6 | 150 | 356 | 279 | 241.3 | 216 | 26 | 8-22 | 340 | |
8 | 200 | 495 | 343 | 298.5 | 270 | 29 | 8-22 | 400 | |
10 | 250 | 622 | 406 | 362 | 324 | 31 | 12-25 | 460 | |
12 | 300 | 698 | 483 | 432 | 381 | 32 | 12-25 | 530 | |
14 | 350 | 787 | 533 | 476.3 | 413 | 35 | 12-29 | 580 | |
16 | 400 | 864 | 597 | 540 | 470 | 37 | 16-29 | 600 | |
18 | 450 | 978 | 635 | 578 | 533.4 | 40 | 16-32 | 650 | |
20 | 500 | 978 | 698.5 | 635 | 584 | 43 | 20-32 | 700 | |
24 | 600 | 1295 | 813 | 749.3 | 692 | 48 | 20-35 | 780 | |
28 | 700 | 1448 | 927 | 863.6 | 800 | 72 | 28-35 | 850 | |
30 | 800 | 1524 | 984 | 914.4 | 857 | 75 | 28-35 | 920 | |
订货须知：
一、①H44H-150LB美标铸钢止回阀产品名称与型号②H44H-150LB美标铸钢止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H44H-150LB美标铸钢止回阀型号，请按H44H-150LB美标铸钢止回阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
