明杆楔式闸阀Z41T/W-10/16Q

明杆楔式闸阀Z41T/W-10/16Q
产品名称: 明杆楔式闸阀Z41T/W-10/16Q
产品型号: Z41T/W-10/16Q
产品分类: 防护闸阀
咨询电话: 13120937397
报价 QQ: 408823840



Z41T/W-10/16Q杆楔式闸阀概述

手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为黄铜(Z41T-10Q)、灰铸铁(Z41W-10Q),公称压力PN10,阀体材料为球墨铸铁的闸阀。

Z41T/W-10/16Q杆楔式闸阀用途

Z41T/W/H-10Q明杆楔式闸阀广泛用于石油、化工、制药、电力等行业,在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

Z41T/W-10/16Q杆楔式闸阀主要零件材料

零件名称

材 料

Z41T-10Q

Z41W-10Q

Z41H-10Q

阀体、阀盖

球墨铸铁

球墨铸铁

球墨铸铁

闸 板

球墨铸铁+黄铜

球墨铸铁

球墨铸铁+黄铜

阀 杆

碳钢()

碳钢()

碳钢()

阀杆螺母

青铜(球铁)

青铜(球铁)

青铜(球铁)

手 轮

铸铁(球铁)

铸铁(球铁)

铸铁(球铁)

Z41T/W-10/16Q杆楔式闸阀性能规范

型号

公称压力(MPa

试验压力

适用温度(℃)

适用介质

强度(水)(MPa

密封((MPa

Z41H-10Q

1.0

1.5

1.1

200

蒸气、水、油品

Z4T-10Q

200

水、蒸气

Z41W-10Q

100

油品

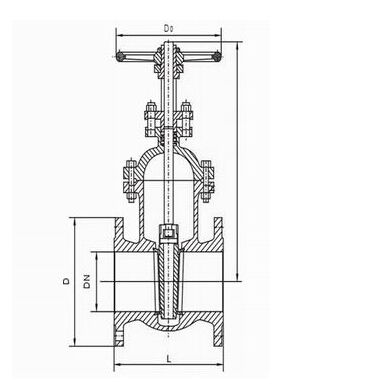

Z41T/W-10/16Q杆楔式闸阀结构图




Z41T/W-10/16Q杆楔式闸阀外型尺寸和连接尺寸

型号

公称通径
DN()

尺寸

重量(㎏)

L

D

D1

D2

b-f

z-фd

H

Do

Z41T/W/H
-10Q

40

165

145

110

85

18-3

4-ф18

245

135

10

50

178

160

125

100

20-3

4-ф18

286

180

18

65

190

180

145

120

20-3

4-ф18

320

180

22

80

203

195

160

135

22-3

4-ф18

373

200

2735

100

229

215

180

155

22-3

8-ф18

428

200

34

125

254

245

210

185

24-3

8-ф18

513

240

49

150

267

280

240

210

24-3

8-ф23

582

240

66.5

200

330

335

295

265

26-3

8-ф23

730

320

107

250

380

390

350

320

28-3

12-ф23

897

320

168

300

420

440

400

368

28-4

12-ф23

1032

400

220

350

450

500

460

428

30-4

16-ф23

1170

400

290

400

480

565

515

482

30-4

16-ф25

1330

500

450

450

510

615

565

532

32-4

20-ф25

1460

500

580

500

540

670

620

585

34-4

20-ф25

1727

500

830

600

600

780

725

685

36-5

20-ф30

2072

500

1160

订货须知:

一、①Z41T/W-10/16Q产品名称与型号②Z41T/W-10/16Q口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定Z41T/W-10/16Q型号,请按Z41T/W-10/16Q型号直接向我们标光阀门销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们标光阀门专家为您审核把关。
