明杆防护闸阀Z41T/W-10/16Q
| 产品名称： | 明杆防护闸阀Z41T/W-10/16Q |
| 产品型号： | Z41T/W-10/16Q |
| 产品分类： | 防护闸阀 |
| 咨询电话： | 13120937397 |
| 报价 QQ： | 408823840 |
Z41T/W-10/16Q明杆防护闸阀概述：
手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为黄铜（Z41T-10Q）、灰铸铁（Z41W-10Q），公称压力PN10，阀体材料为球墨铸铁的闸阀。
Z41T/W-10/16Q明杆防护闸阀用途：
Z41T/W/H-10Q防护闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
Z41T/W-10/16Q明杆防护闸阀主要零件材料：
零件名称 | 材 料 | ||
Z41T-10Q | Z41W-10Q | Z41H-10Q | |
阀体、阀盖 | 球墨铸铁 | 球墨铸铁 | 球墨铸铁 |
闸 板 | 球墨铸铁＋黄铜 | 球墨铸铁 | 球墨铸铁＋黄铜 |
阀 杆 | 碳钢(铜) | 碳钢(铜) | 碳钢(铜) |
阀杆螺母 | 青铜（球铁） | 青铜（球铁） | 青铜（球铁） |
手 轮 | 铸铁（球铁） | 铸铁（球铁） | 铸铁（球铁） |
Z41T/W-10/16Q明杆防护闸阀性能规范
型号 | 公称压力（MPa） | 试验压力 | 适用温度（℃） | 适用介质 | |
强度（水）（MPa） | 密封（（MPa） | ||||
Z41H-10Q | 1.0 | 1.5 | 1.1 | ≤200 | 蒸气、水、油品 |
Z4T-10Q | ≤200 | 水、蒸气 | |||
Z41W-10Q | ≤100 | 油品 | |||

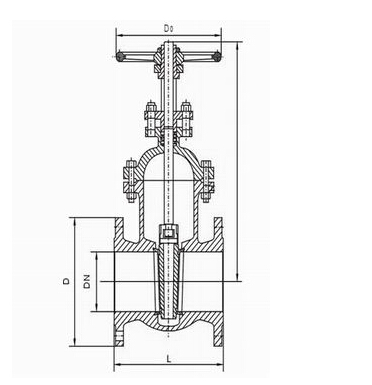

Z41T/W-10/16Q明杆防护闸阀结构图：
Z41T/W-10/16Q明杆防护闸阀外型尺寸和连接尺寸：
型号 | 公称通径 | 尺寸 | 重量（㎏） | |||||||
L | D | D1 | D2 | b-f | z-фd | H | Do | |||
Z41T/W/H | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-ф18 | 245 | 135 | 10 |
50 | 178 | 160 | 125 | 100 | 20-3 | 4-ф18 | 286 | 180 | 18 | |
65 | 190 | 180 | 145 | 120 | 20-3 | 4-ф18 | 320 | 180 | 22 | |
80 | 203 | 195 | 160 | 135 | 22-3 | 4-ф18 | 373 | 200 | 2735 | |
100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 428 | 200 | 34 | |
125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 513 | 240 | 49 | |
150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 582 | 240 | 66.5 | |
200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 730 | 320 | 107 | |
250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 897 | 320 | 168 | |
300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 1032 | 400 | 220 | |
350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1170 | 400 | 290 | |
400 | 480 | 565 | 515 | 482 | 30-4 | 16-ф25 | 1330 | 500 | 450 | |
450 | 510 | 615 | 565 | 532 | 32-4 | 20-ф25 | 1460 | 500 | 580 | |
500 | 540 | 670 | 620 | 585 | 34-4 | 20-ф25 | 1727 | 500 | 830 | |
600 | 600 | 780 | 725 | 685 | 36-5 | 20-ф30 | 2072 | 500 | 1160 | |
订货须知：
一、①Z41T/W-10/16Q产品名称与型号②Z41T/W-10/16Q口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z41T/W-10/16Q型号，请按Z41T/W-10/16Q型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们标光阀门专家为您审核把关。
